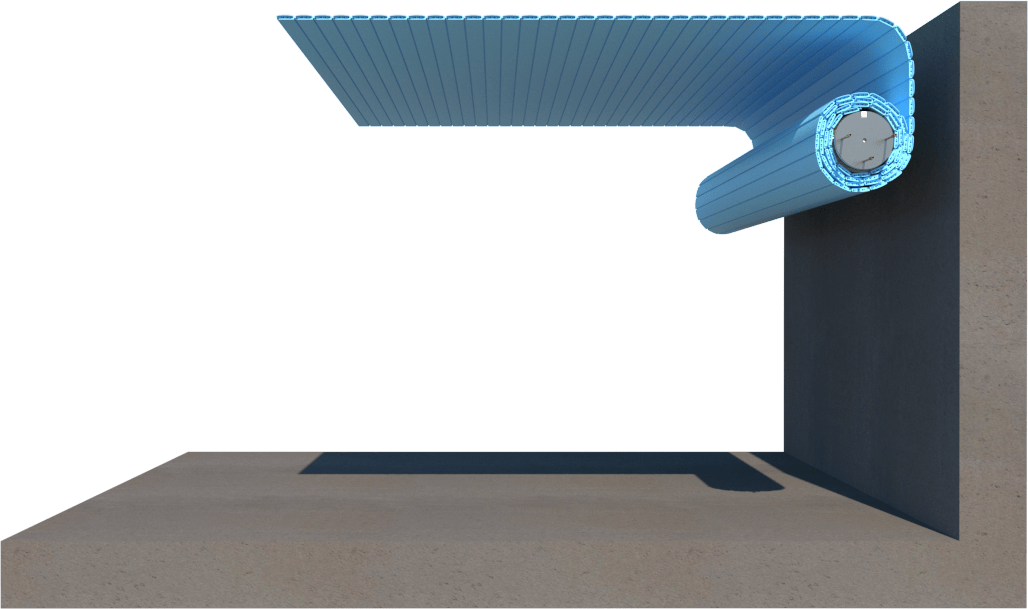

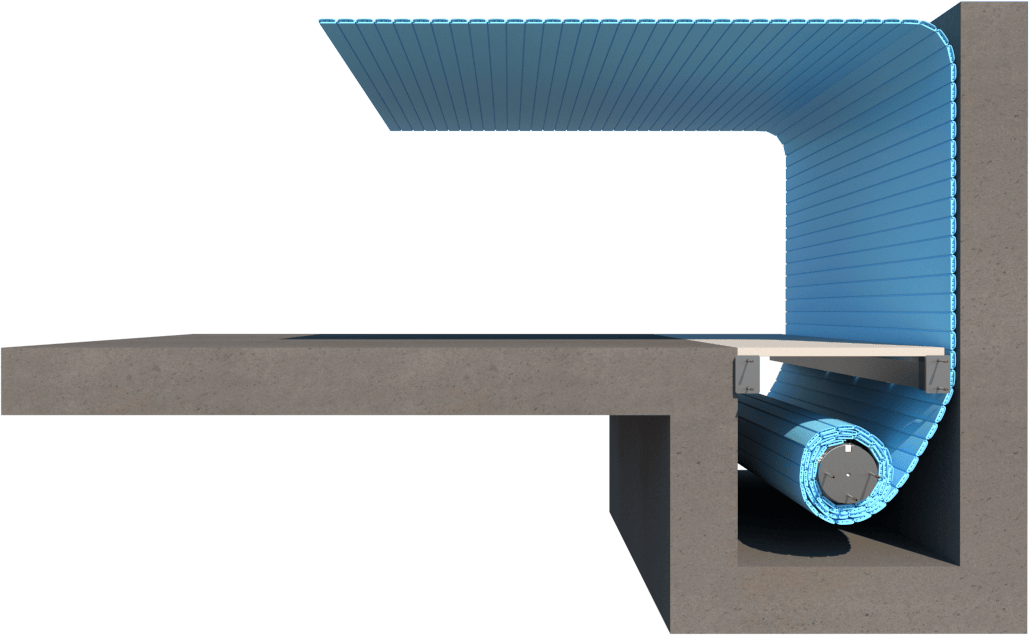

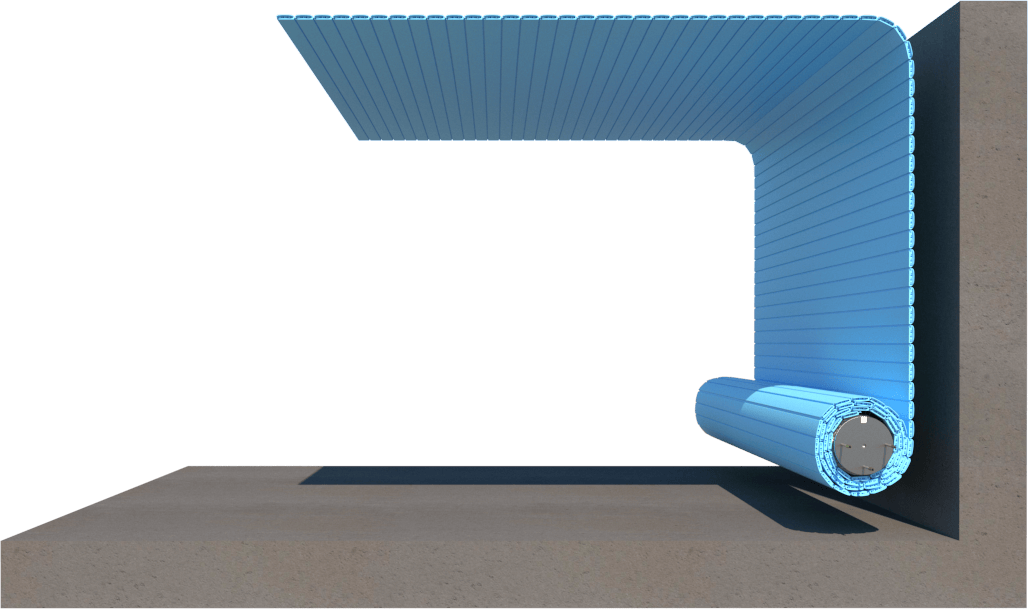

Liderpool Rollladensysteme Unterflur

K001

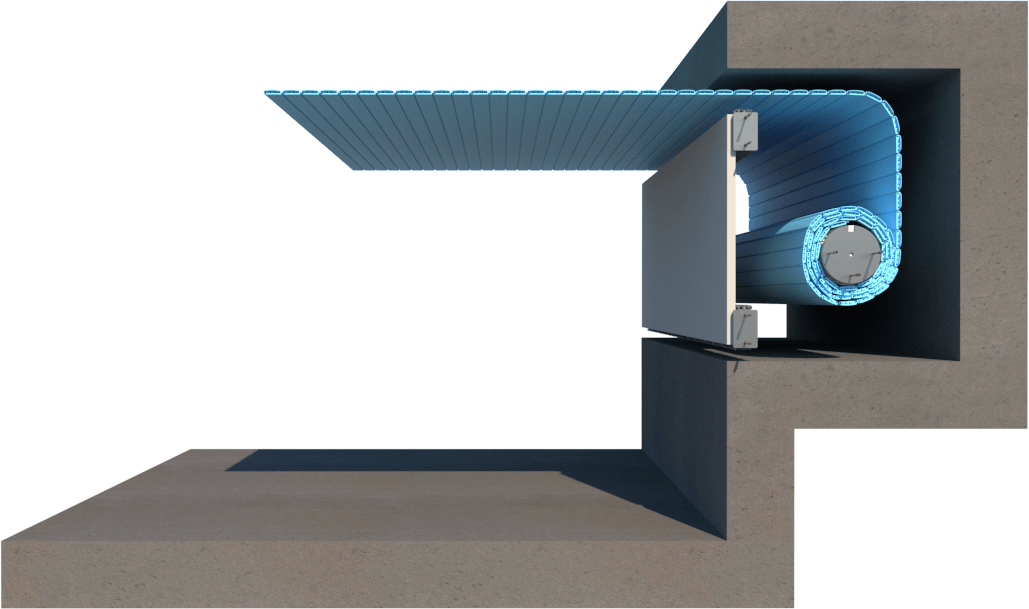

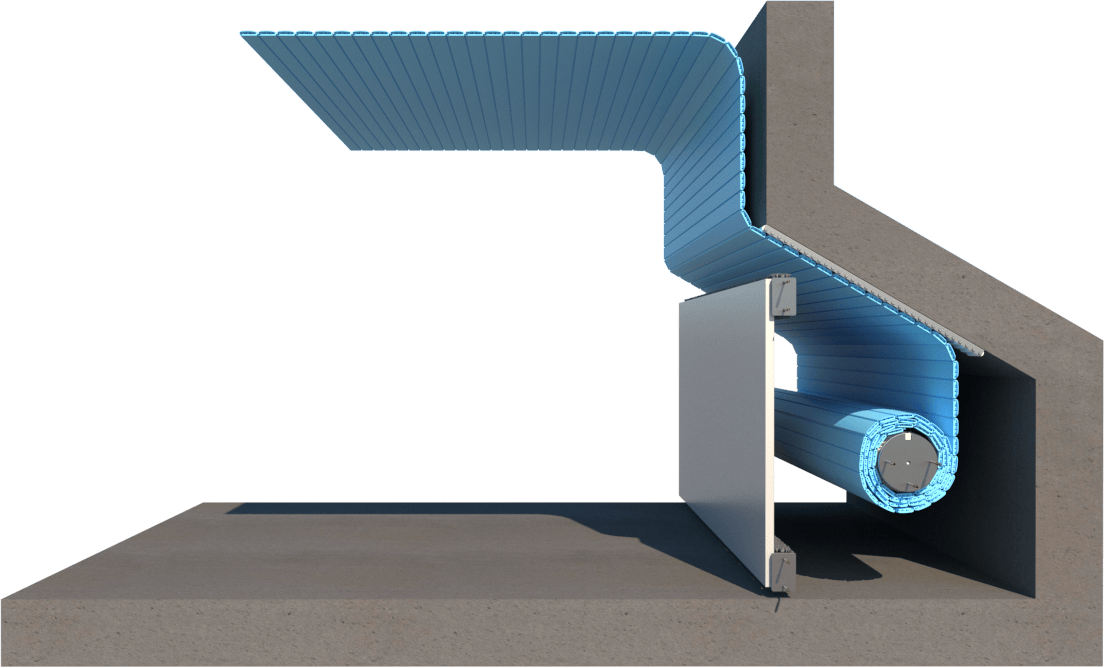

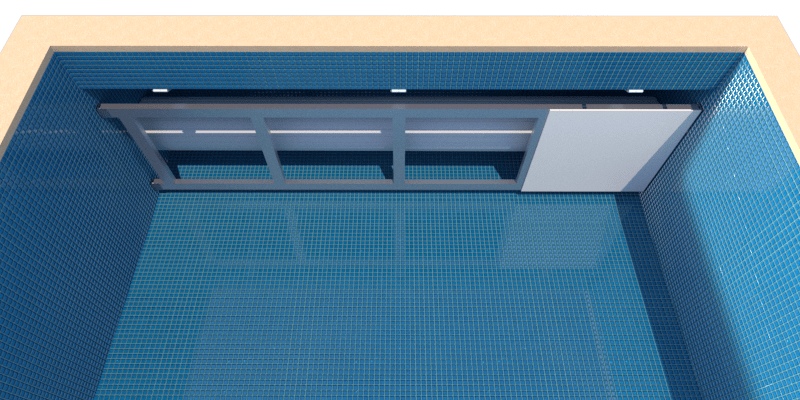

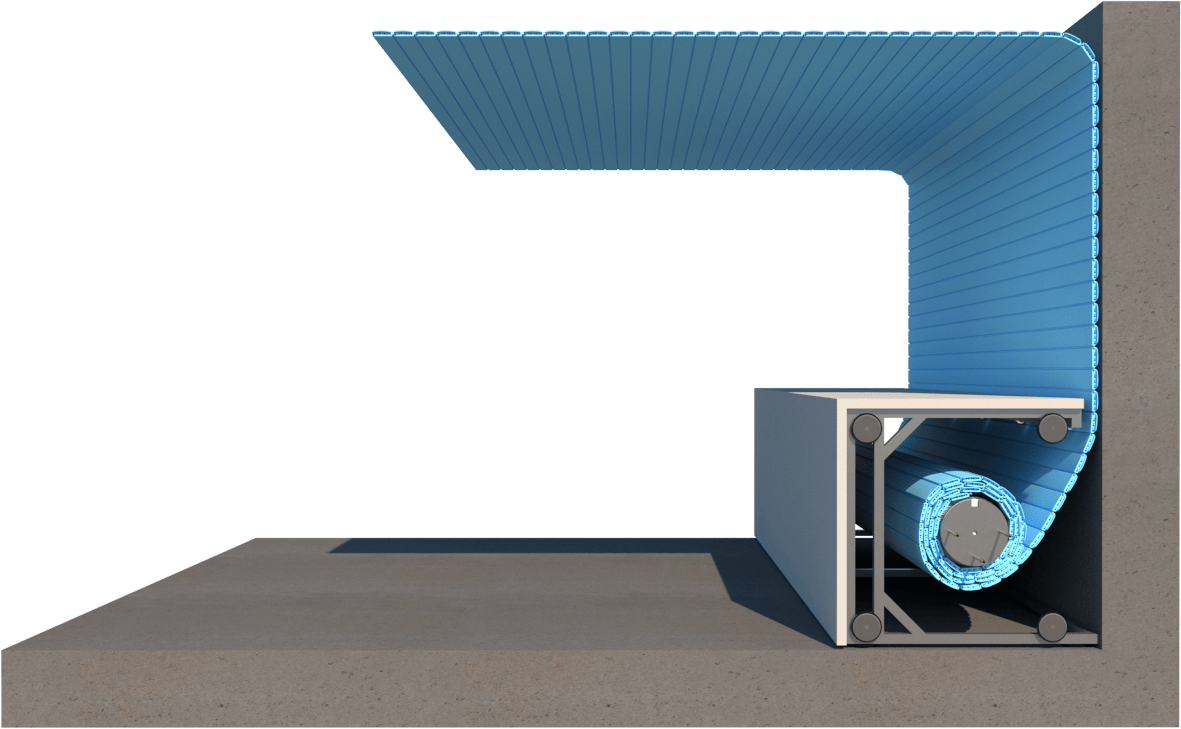

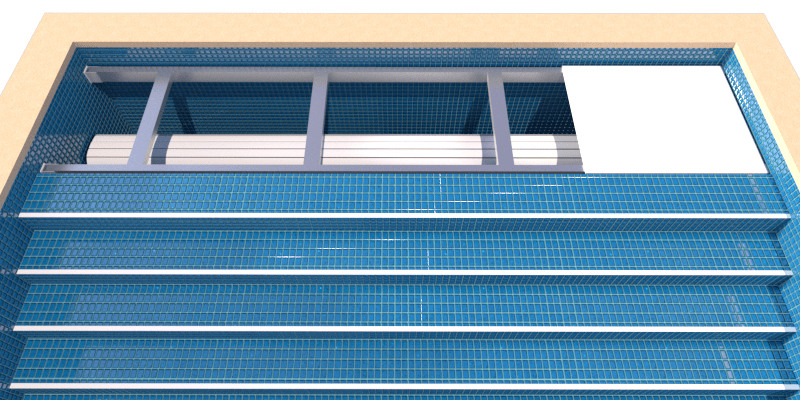

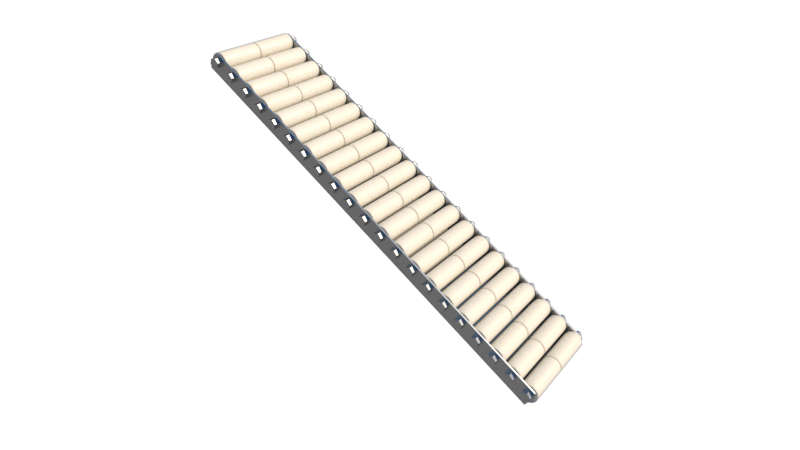

Vertikale Trennwandkonstruktion (unten liegende schräge Nische)

2 Trägerbalken aus Edelstahl 316L mit Verstrebungen, die sog. „Leiter“ und Befestigungen (Flansche).

Konstruktion / Edelstahlträger, poliert

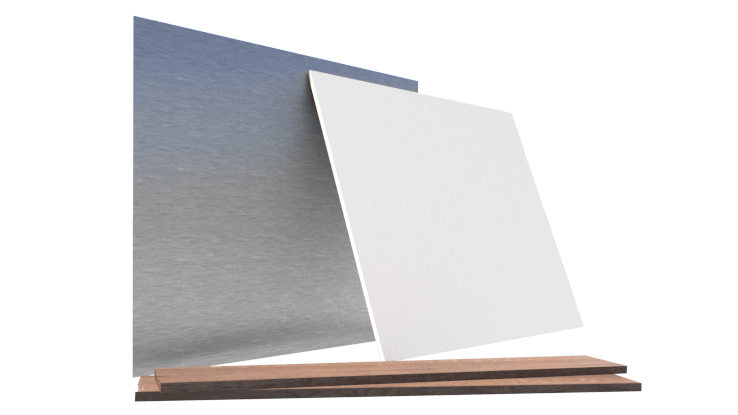

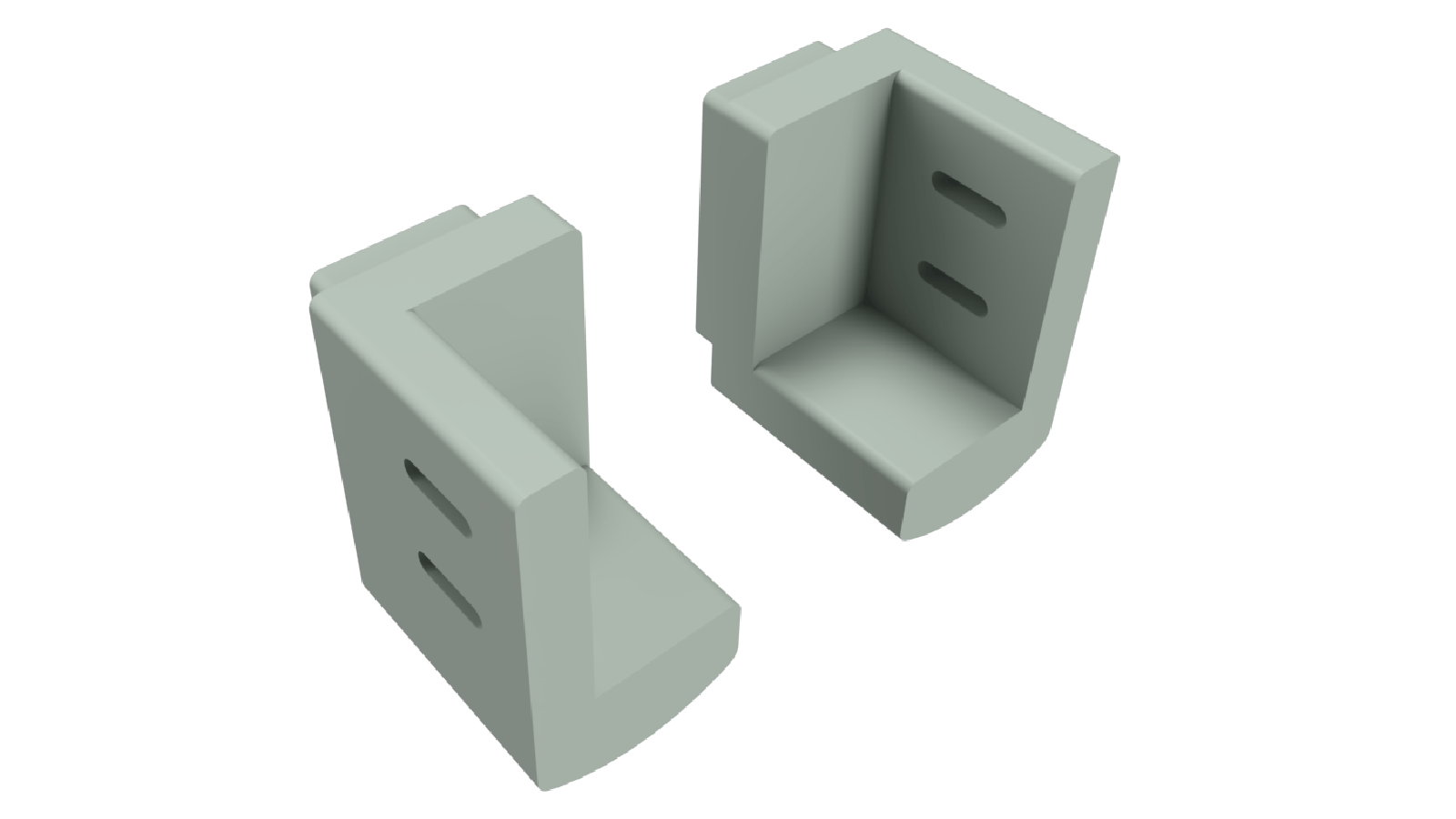

Optionale Verkleidung aus PVC-Platten

Anwendung: Montagevariante nach Zeichnung 1 und 3

K002

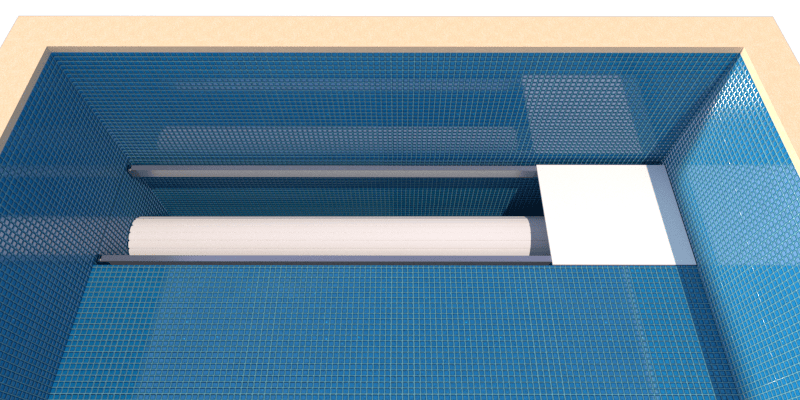

Horizontale Trennkonstruktion (Schacht im Beckenboden)

2 Trägerbalken aus Edelstahl 316L (davon einer mit Rollen) mit Befestigungen (Flansche)

Konstruktion / Edelstahlträger, poliert

Verstrebungen, die sog. „Leiter“ bei Breite größer als 5 m

Optionale Verkleidung aus PVC-Platten

Anwendung: Montagevariante nach Zeichnung 7

K005

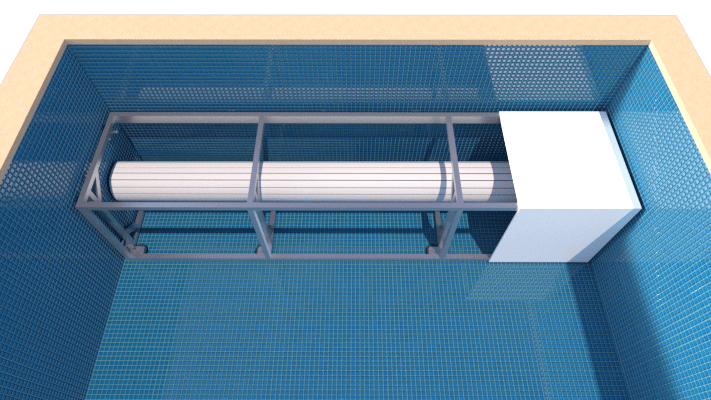

Konstruktion der Schachtabdeckung (unter dem Wasserspiegel)

2 Trägerbalken aus Edelstahl 316L (davon einer mit Rollen) mit Befestigungen (Flansche)

Konstruktion / Edelstahlträger, poliert

Verstrebungen, die sog. „Leiter“ bei Breite größer als 4 m

Optionale Verkleidung aus PVC-Platten

Anwendung: Montagevariante nach Zeichnung 6

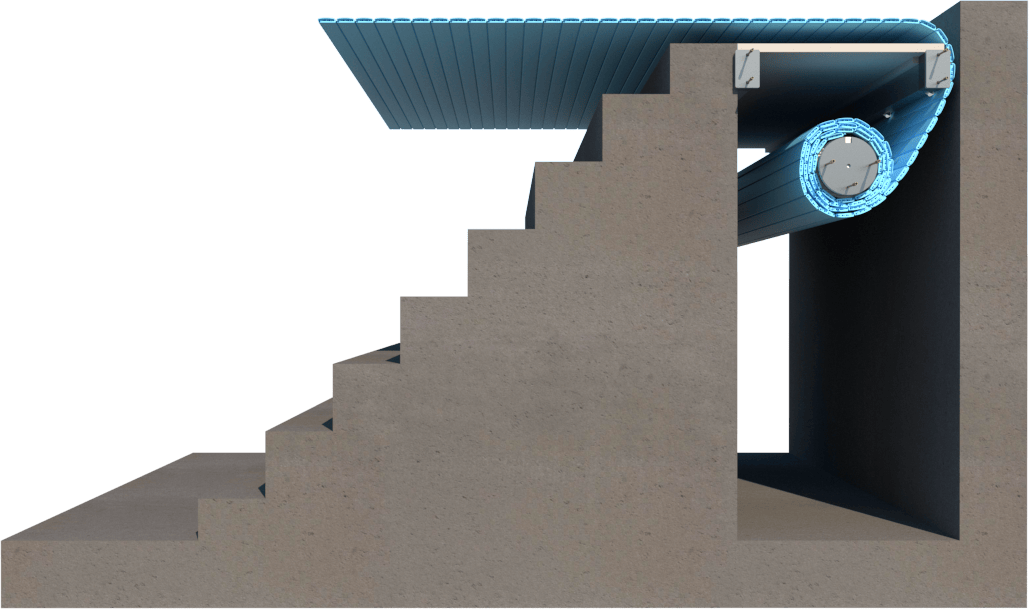

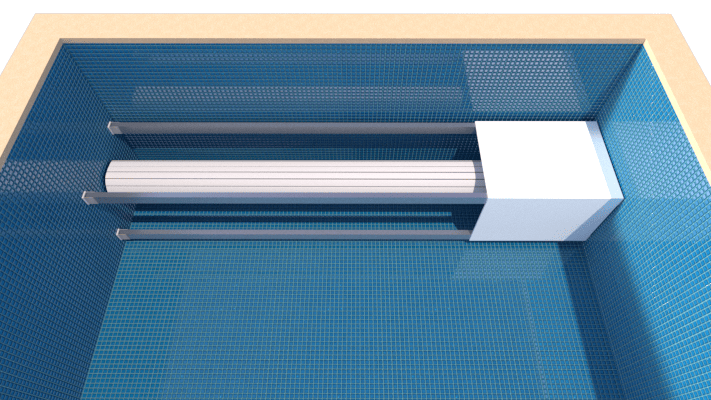

K003

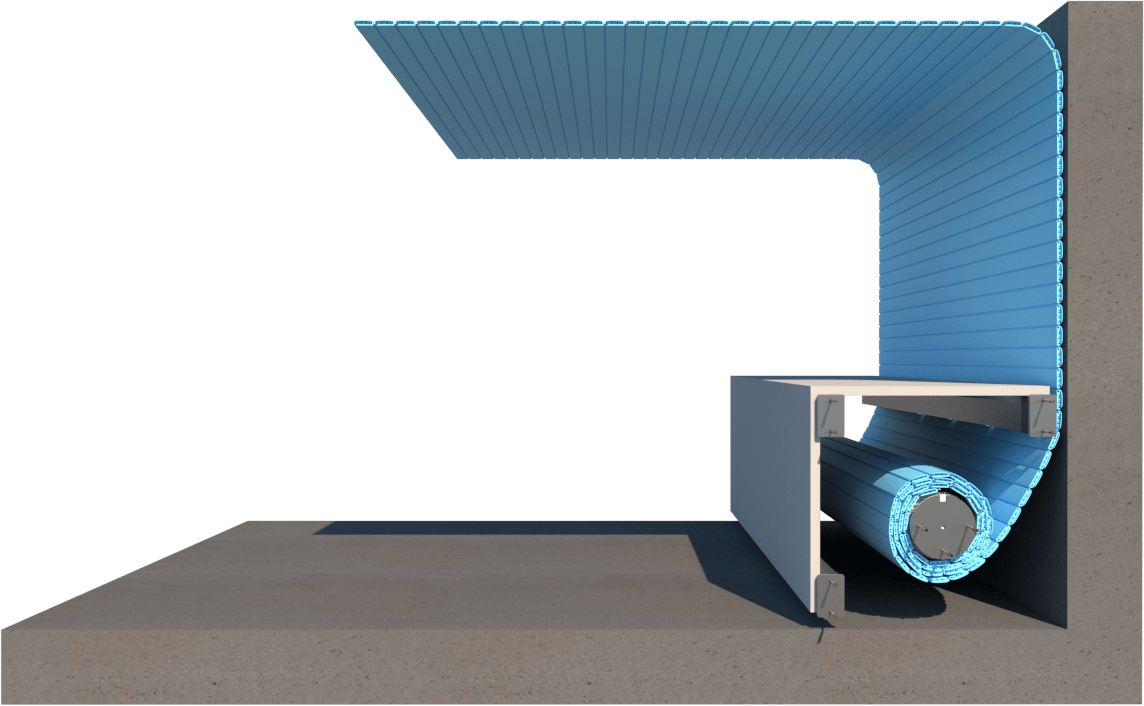

Bankkonstruktion Unterflur

3 Trägerbalken aus Edelstahl 316L (davon einer mit Rollen) mit Befestigungen (Flansche)

Konstruktion / Edelstahlträger, poliert

Verstrebungen, die sog. „Leiter“ bei Breite größer als 5 m

Optionale Verkleidung aus PVC-Platten

Anwendung: Montagevariante nach Zeichnung 8

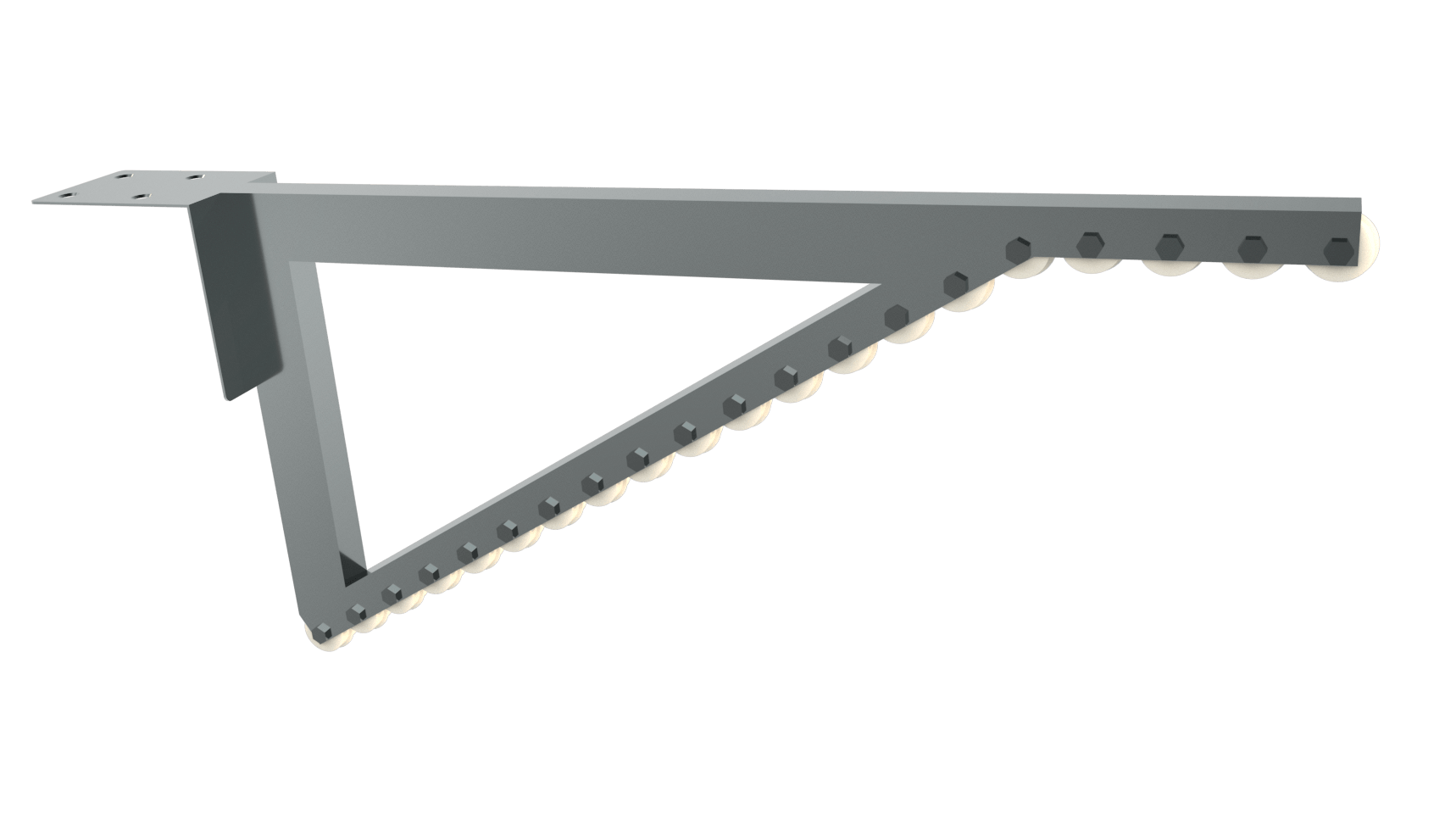

K003B

Freitragende Bankkonstruktion

Freitragende Konstruktion aus Edelstahl 316L. Erfordert keine Verwendung von Balkenflanschen.

Konstruktion / Edelstahlträger, poliert

Optionale Verkleidung aus PVC-Platten

Anwendung: Montagevariante nach Zeichnung 8B

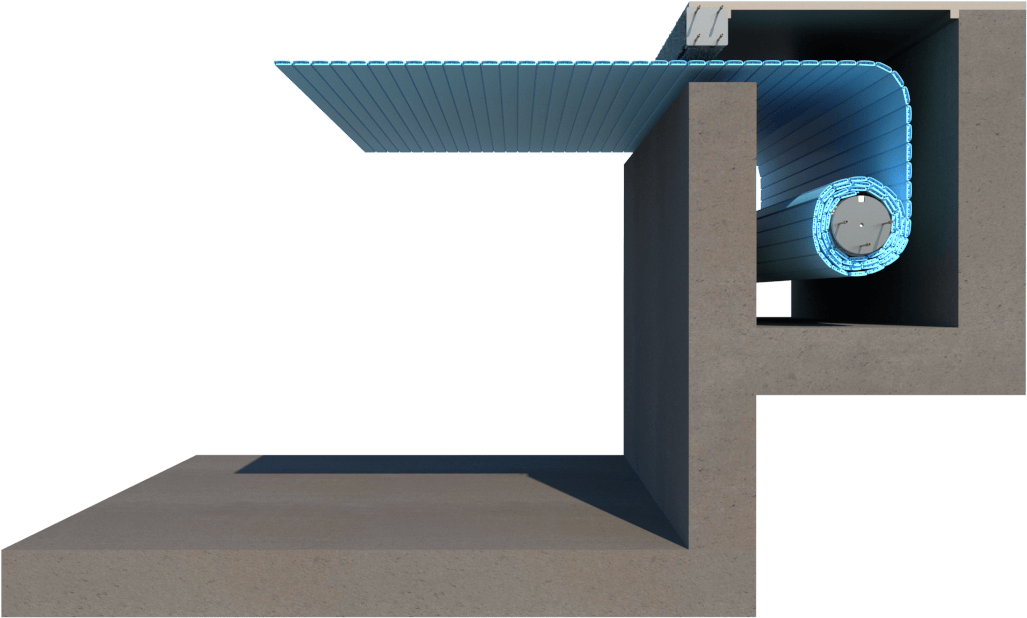

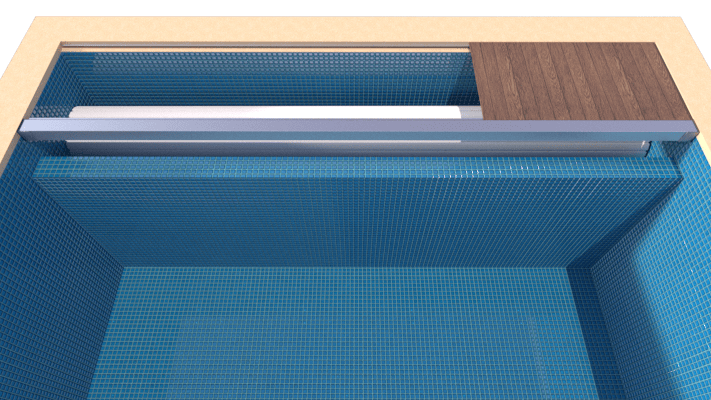

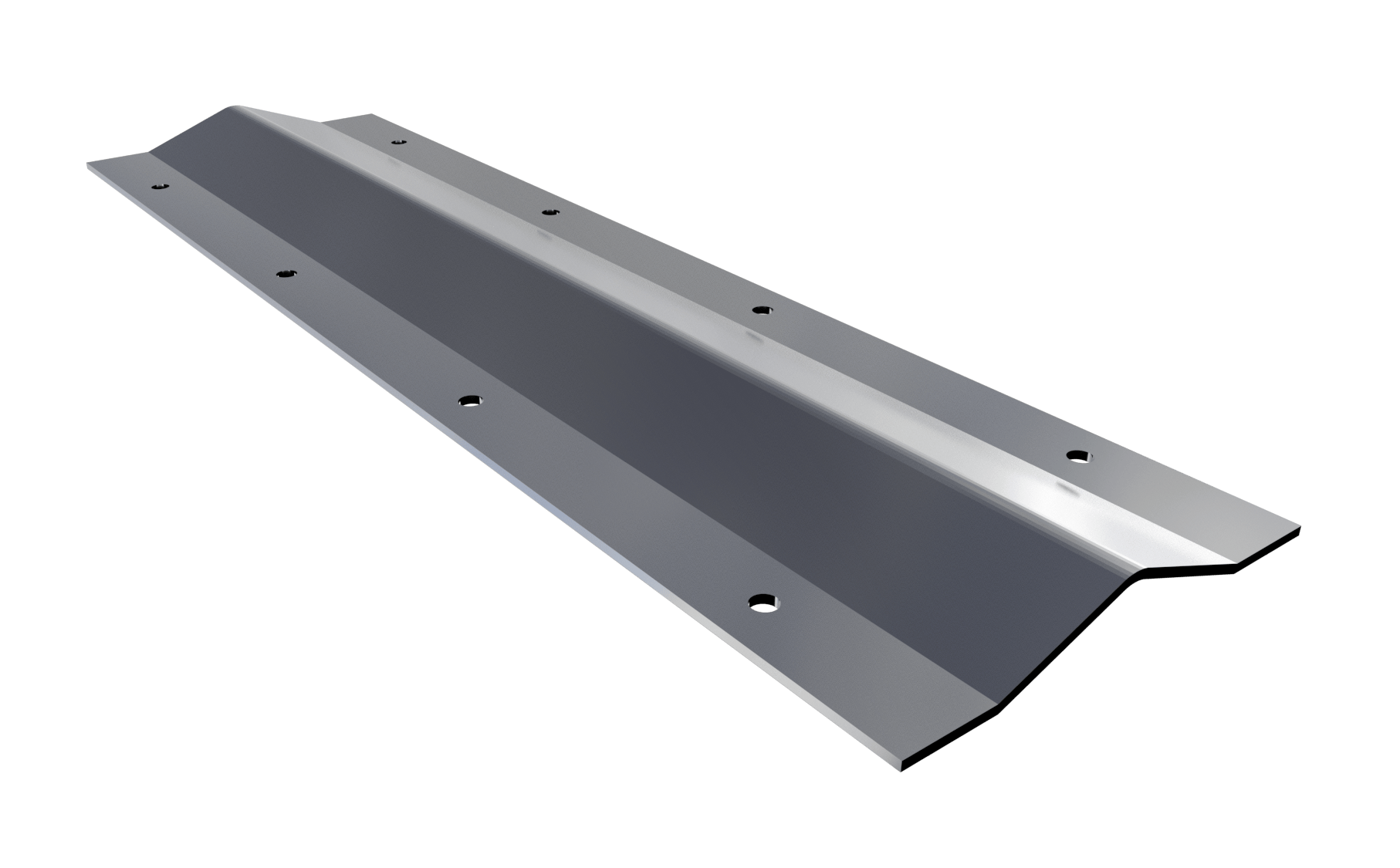

K004

Konstruktion der Abdeckung für oben liegende Rollladenkammer (Abdeckung teilweise auf dem Beckenrand)

Trägerbalken aus Edelstahl 316L oder Aluminium mit Stützwinkel und Befestigungen (Flanschen).

Edelstahlträger, poliert oder pulverbeschichtet

Optionale Abdeckung der Kammer mit Ipe-Holz

Anwendung: Montagevariante nach Zeichnung 2

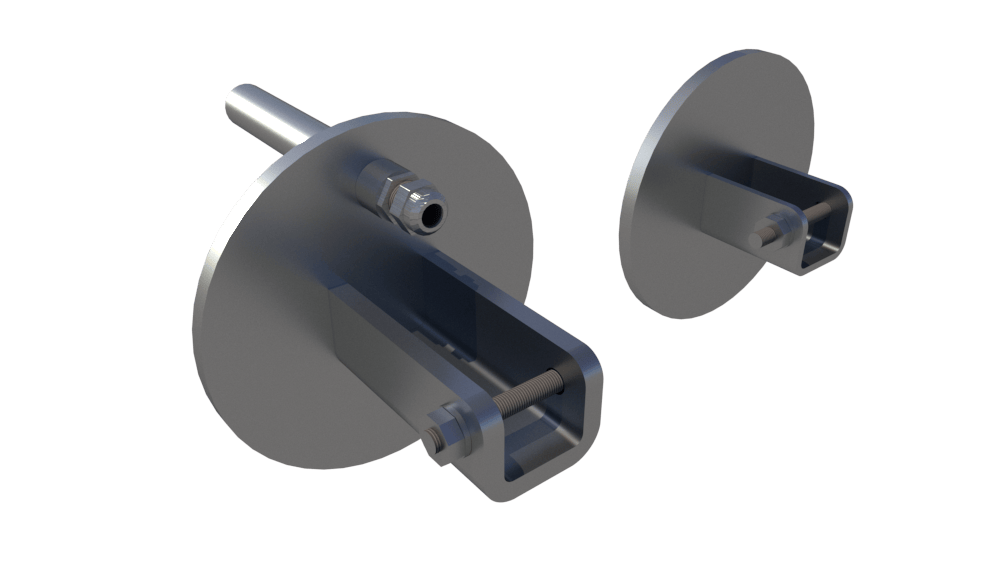

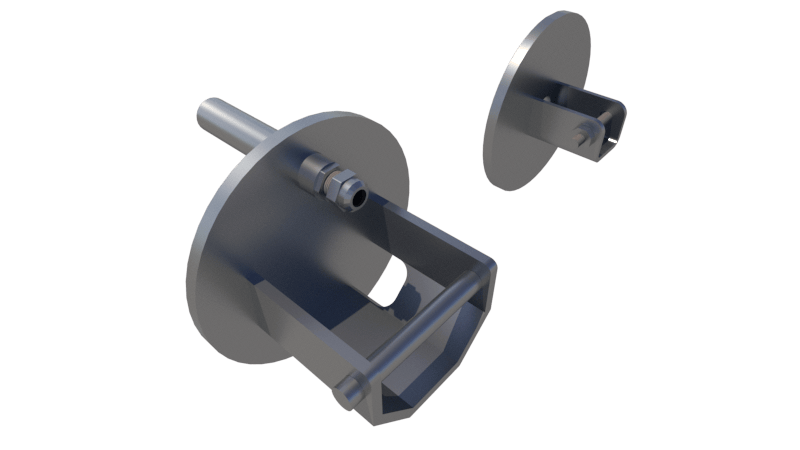

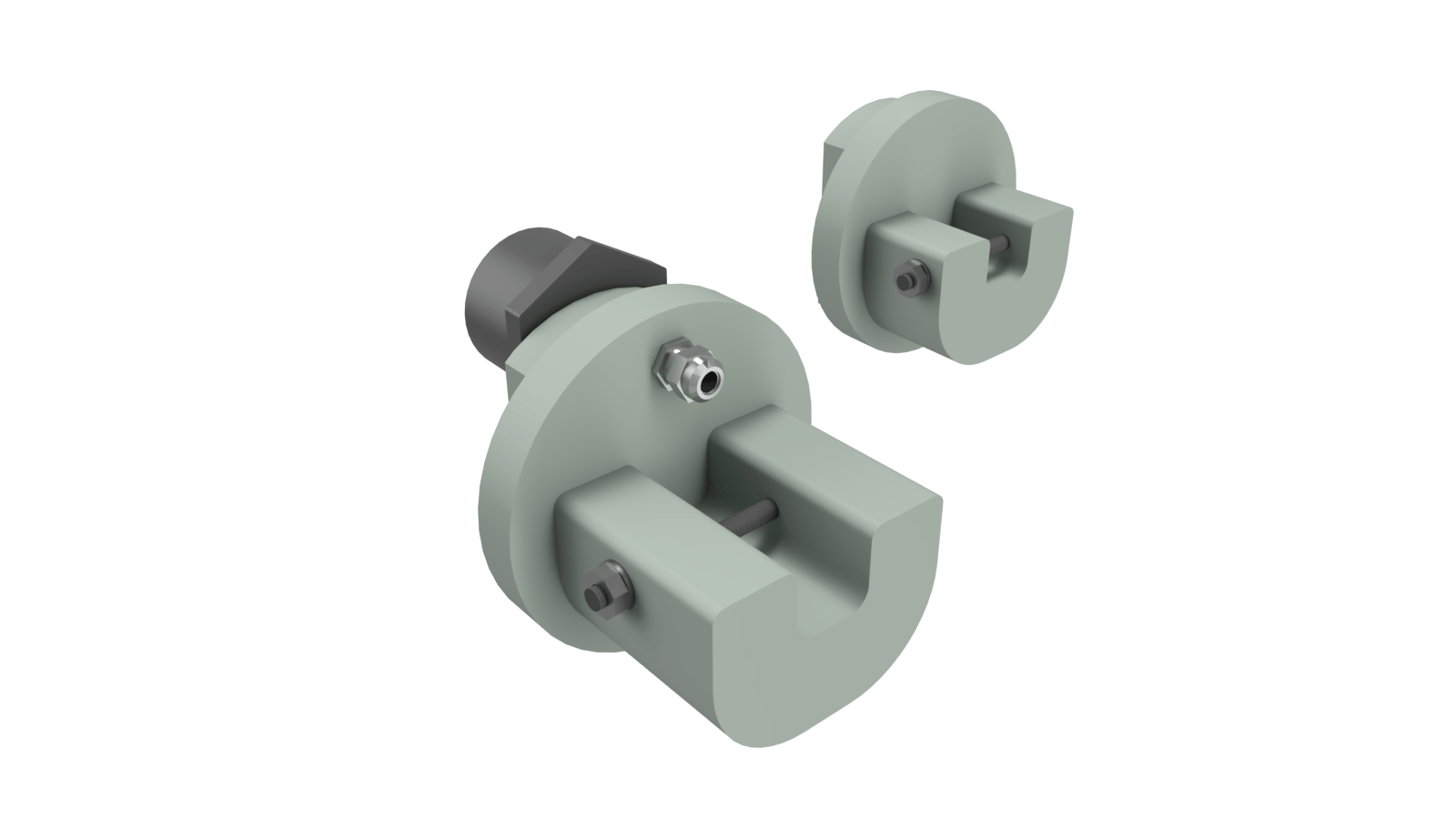

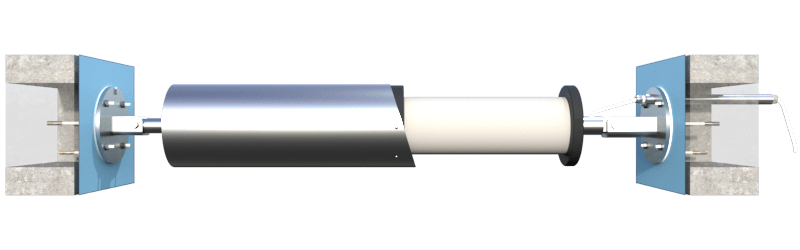

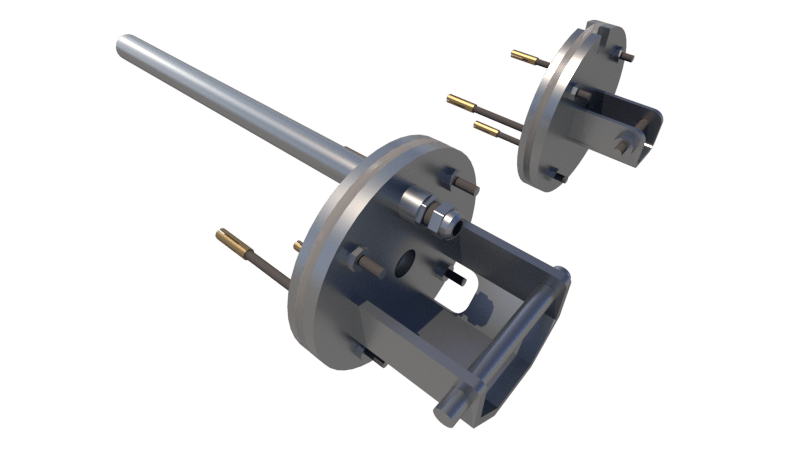

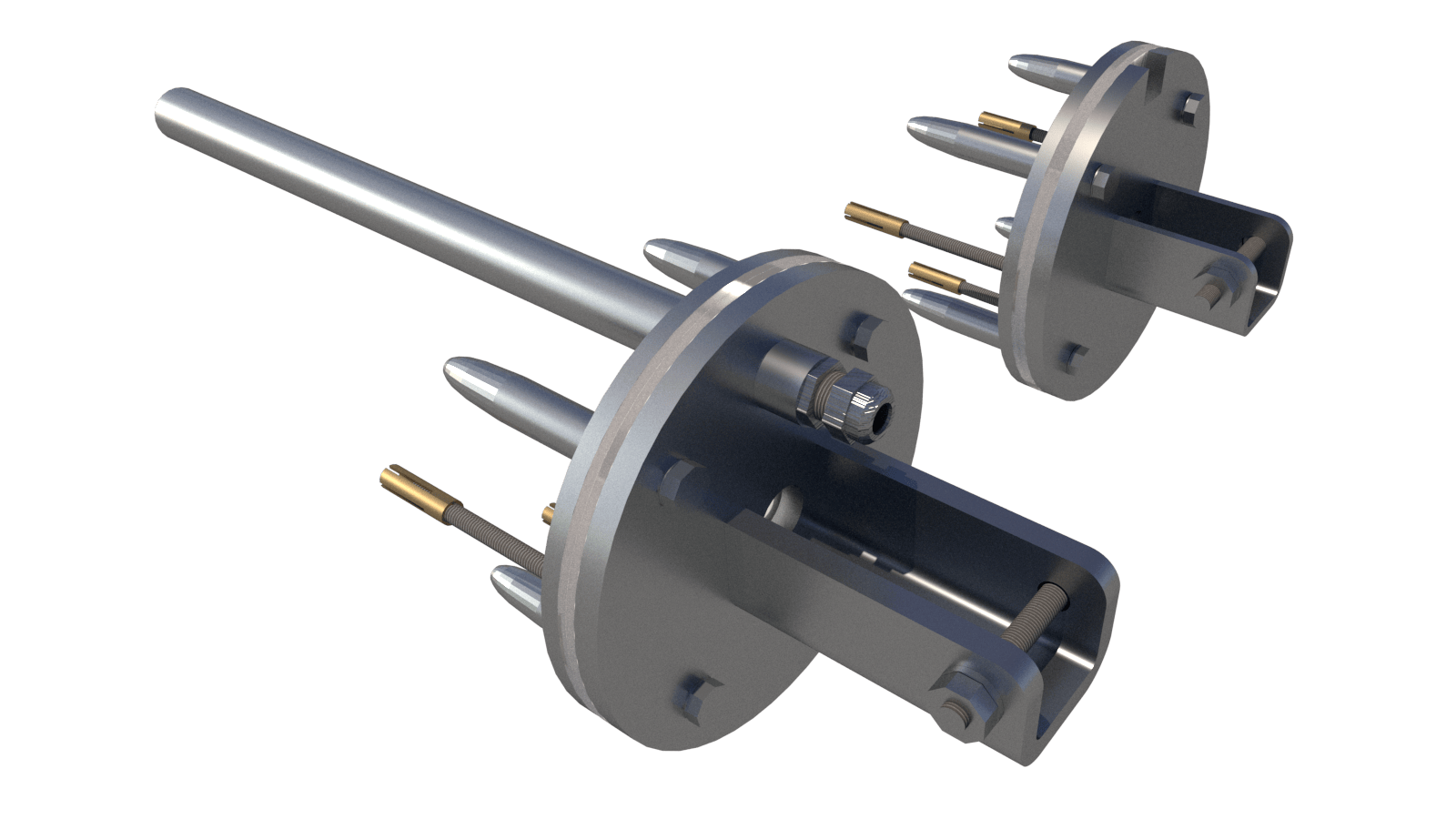

F1000

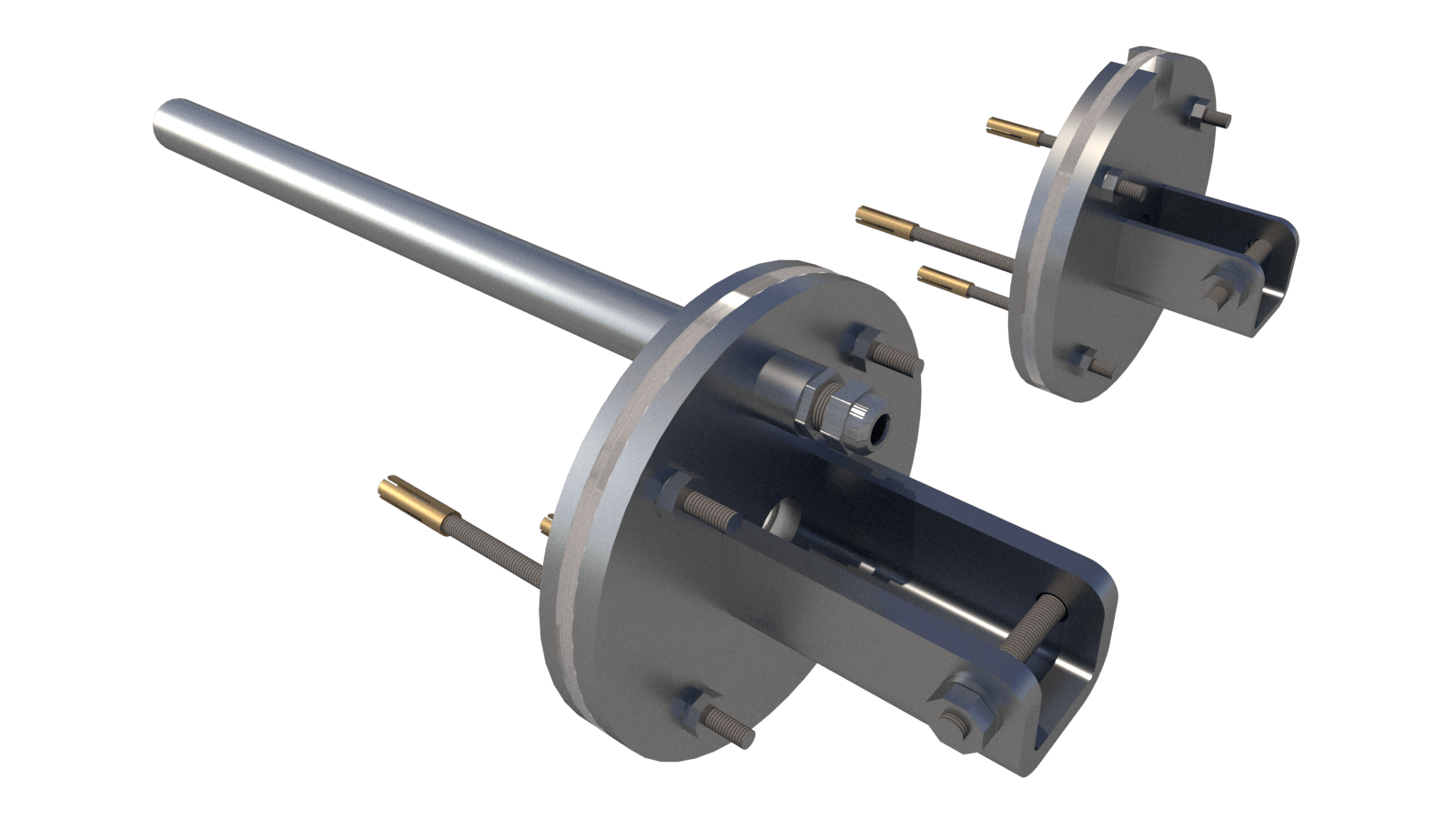

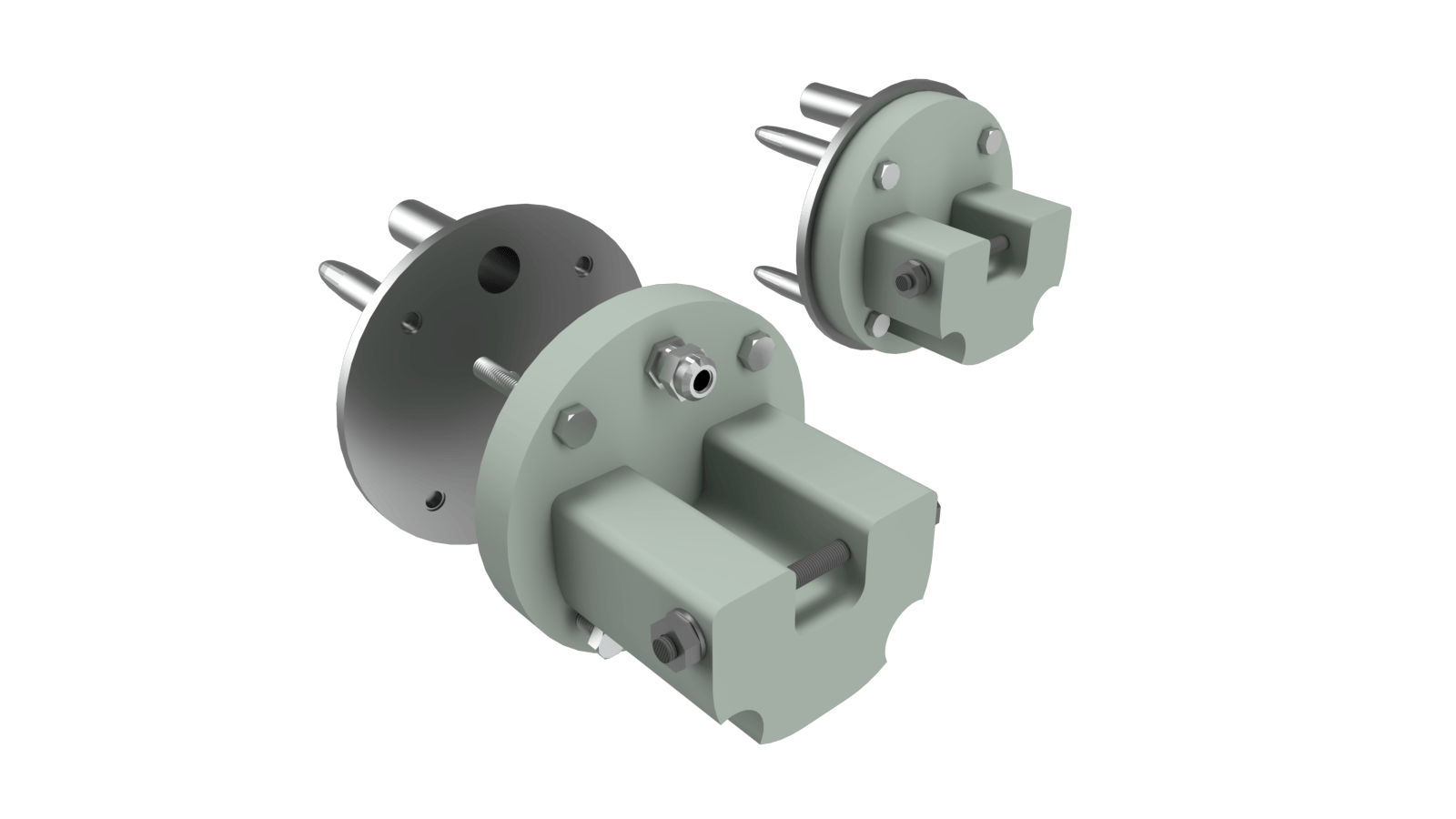

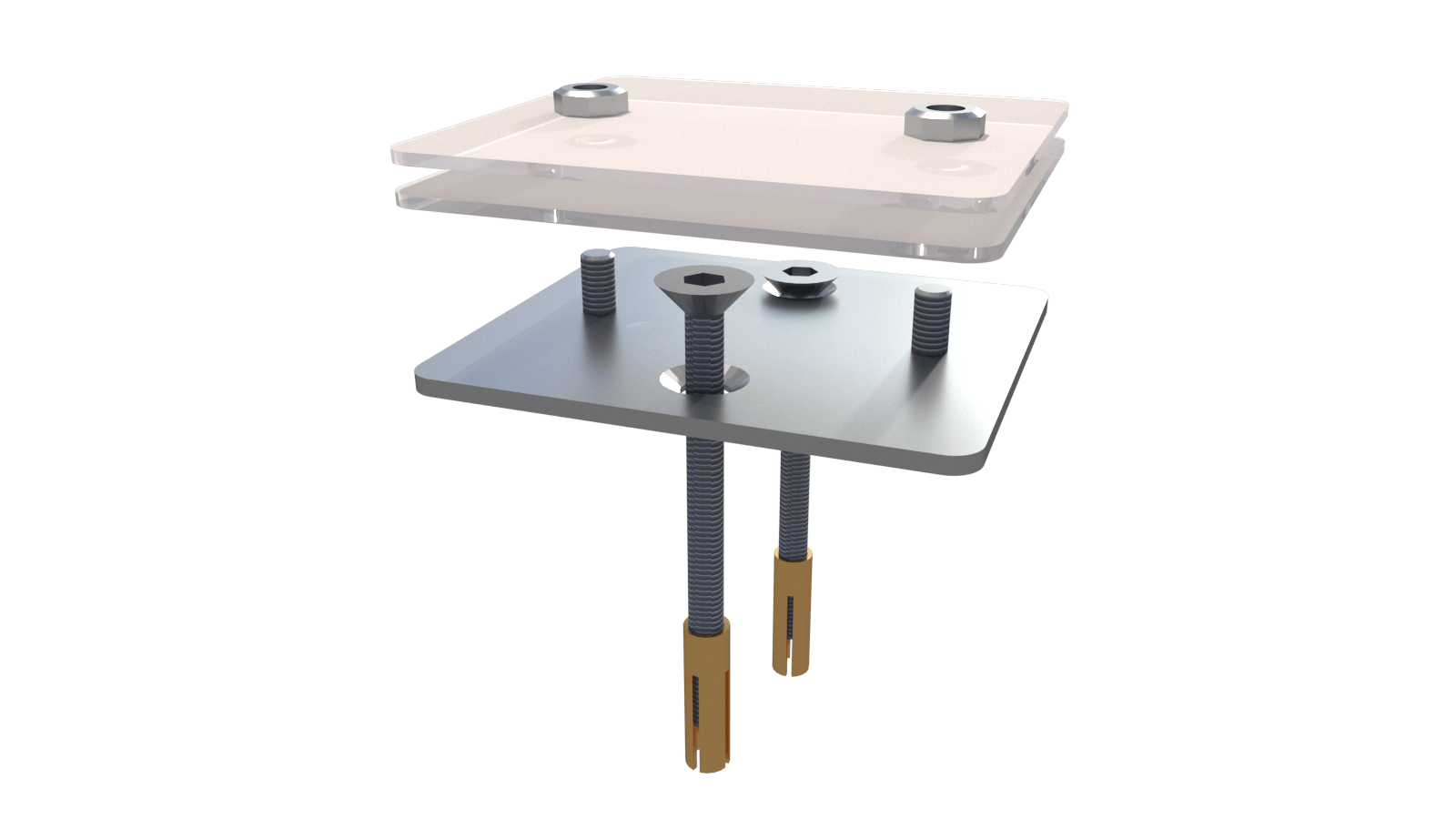

Flanschsatz für gemauerte Becken (Stehbolzen mit Gewinde)

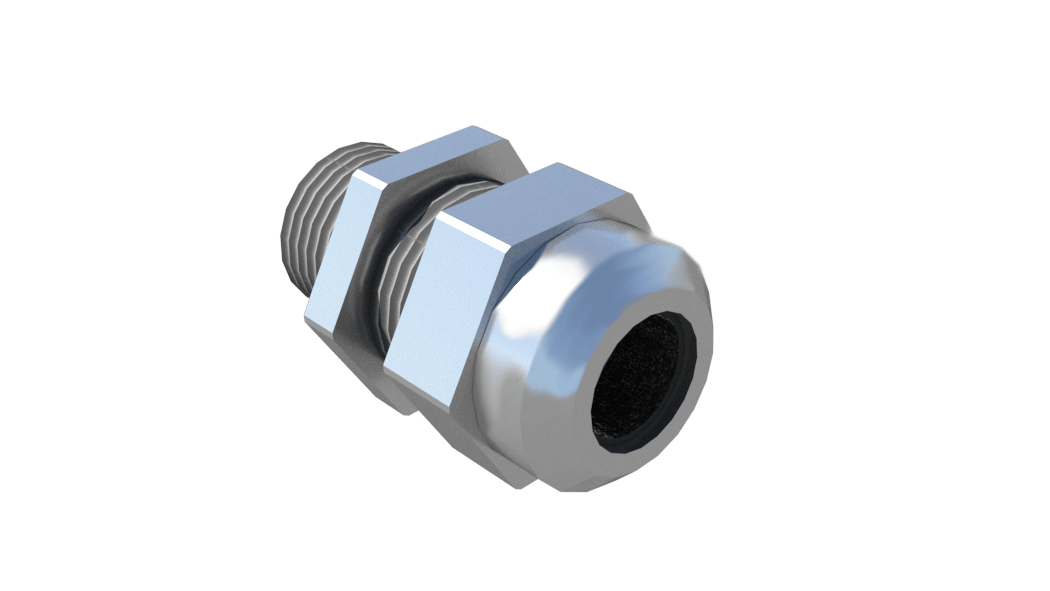

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand.

Rohrmotoren UNI

Verankerung in Betonwand

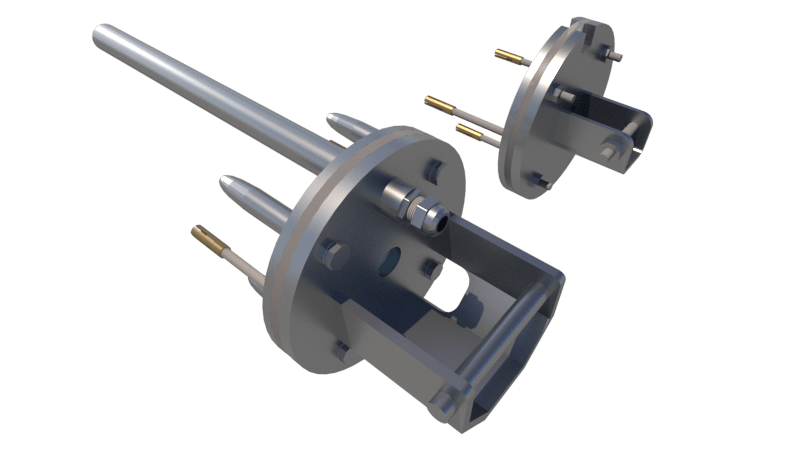

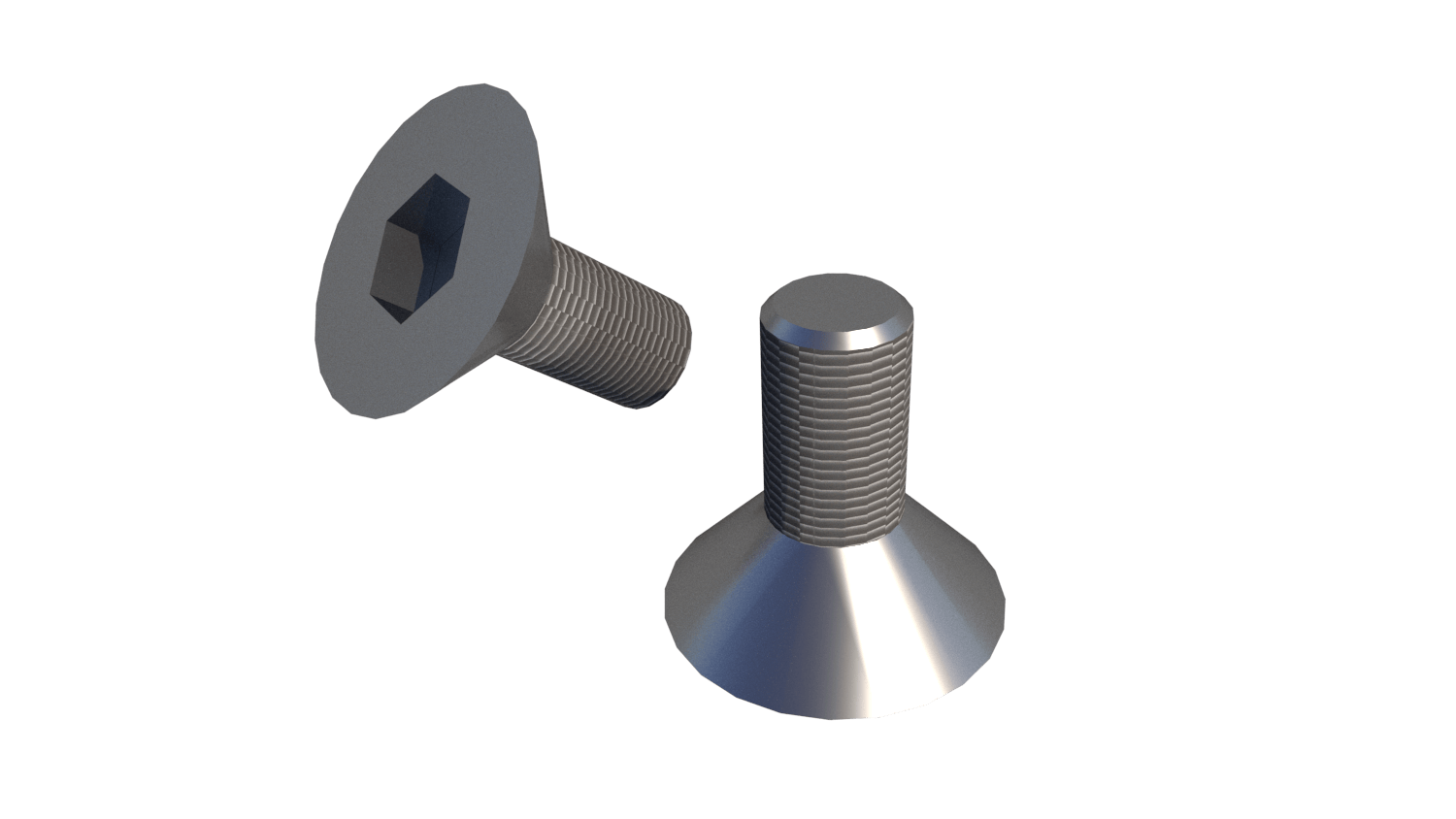

F100SK

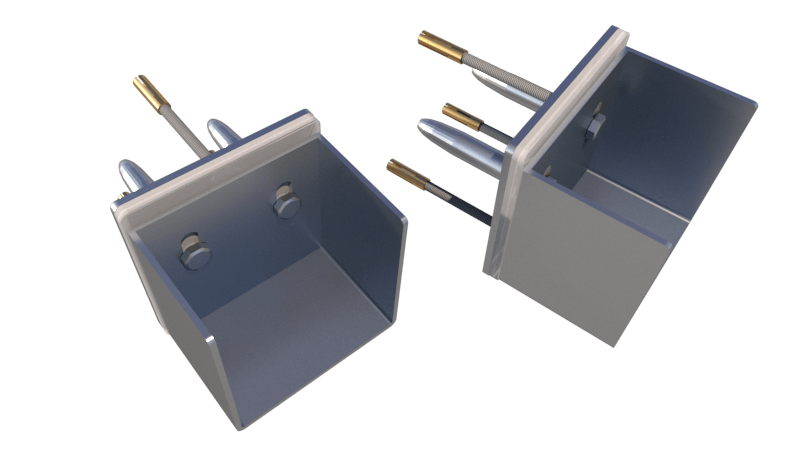

Flanschsatz für gemauerte Becken (verschraubt)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand.

Rohrmotoren UNI

Verankerung in Betonwand

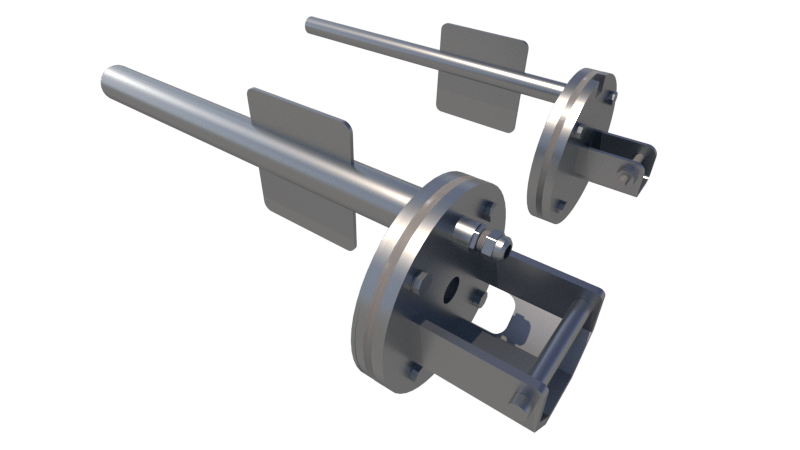

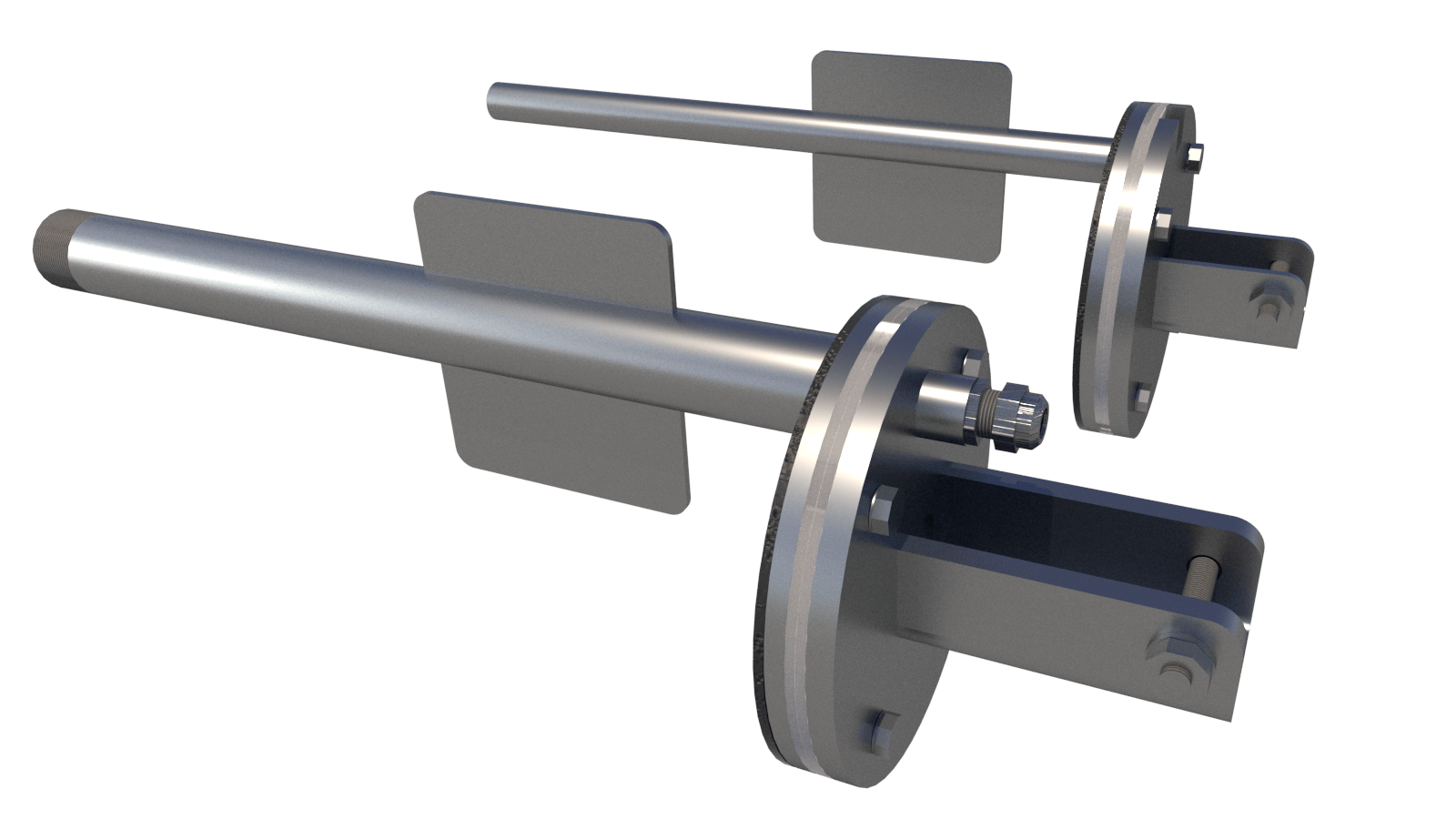

F1002

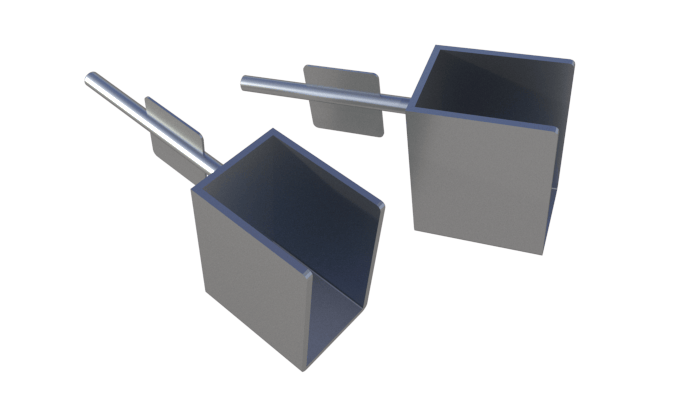

Flanschsatz für gemauerte Becken (eingebettet in Nassbeton)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand.

Rohrmotoren UNI

Beim Bau des Beckens den Flansch in Nassbeton einbetten

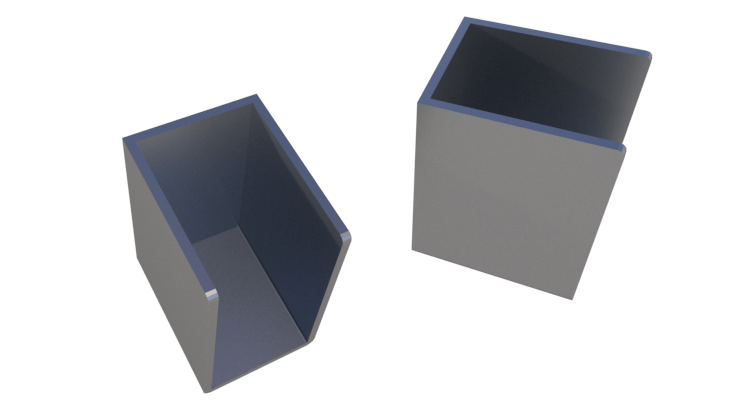

F1000S

Flanschsatz für Metallbecken (geschweißt)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand.

Rohrmotoren UNI

Schweißen an einer Metallwand

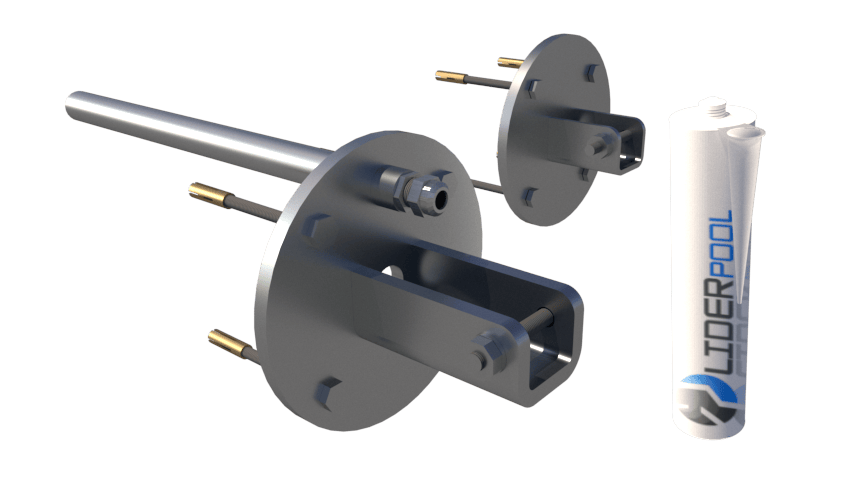

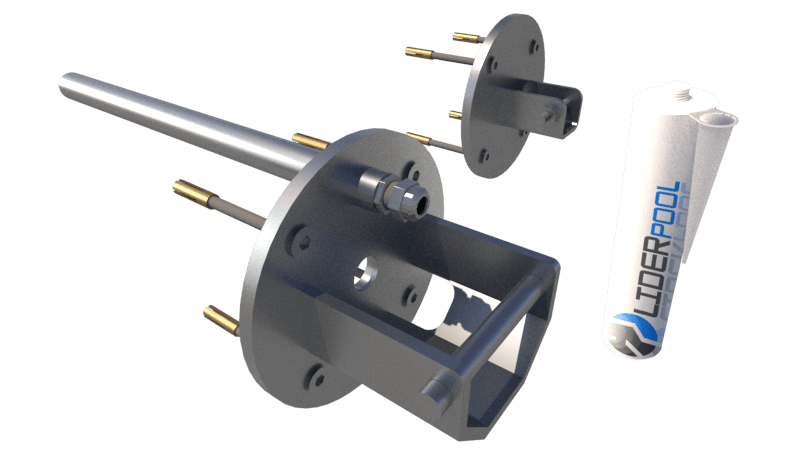

F1000C

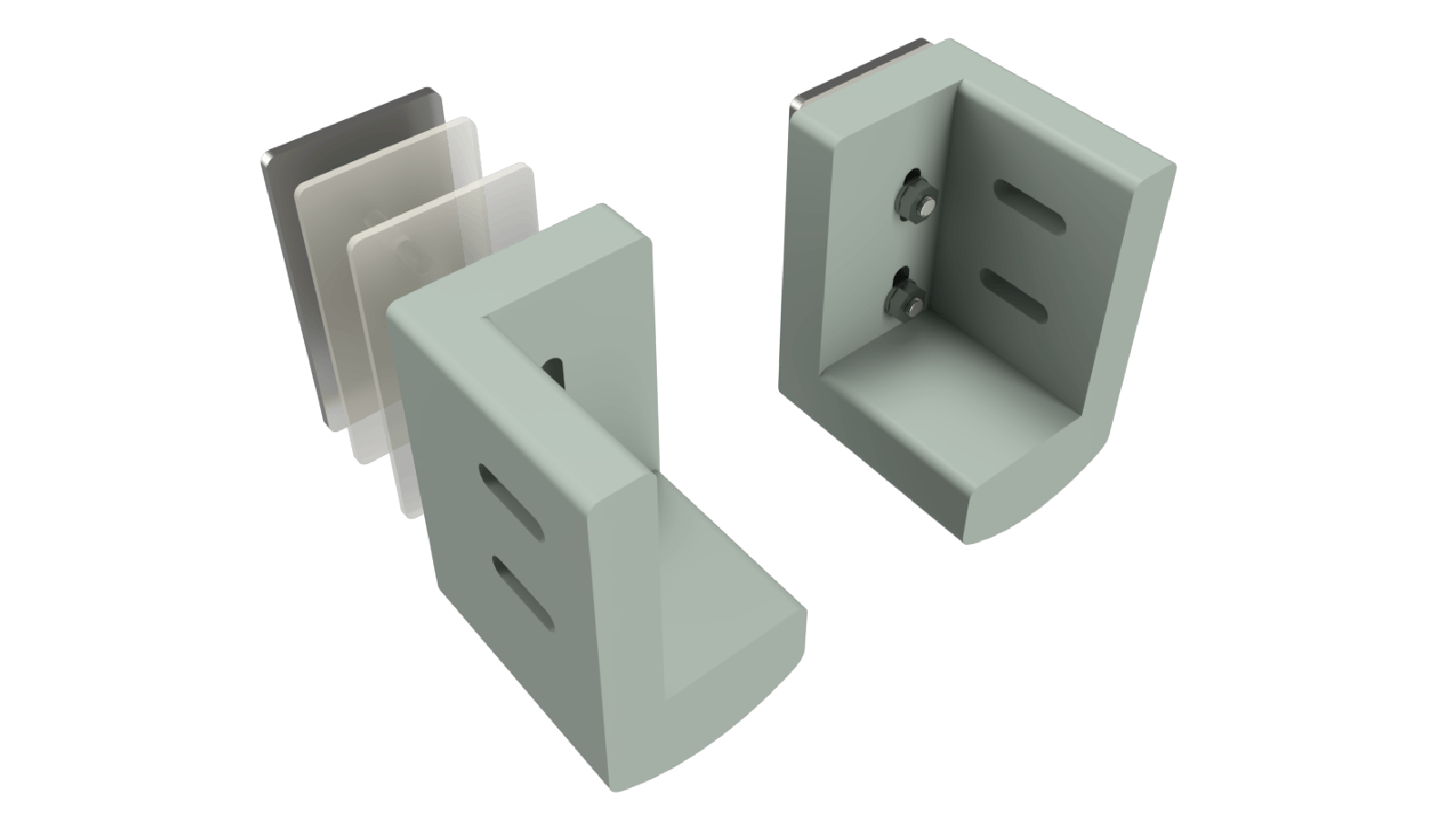

Flanschsatz für Keramikbecken

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand.

Dichtungsmittel im Set enthalten

Rohrmotoren UNI

Montage auf einer Keramikwand

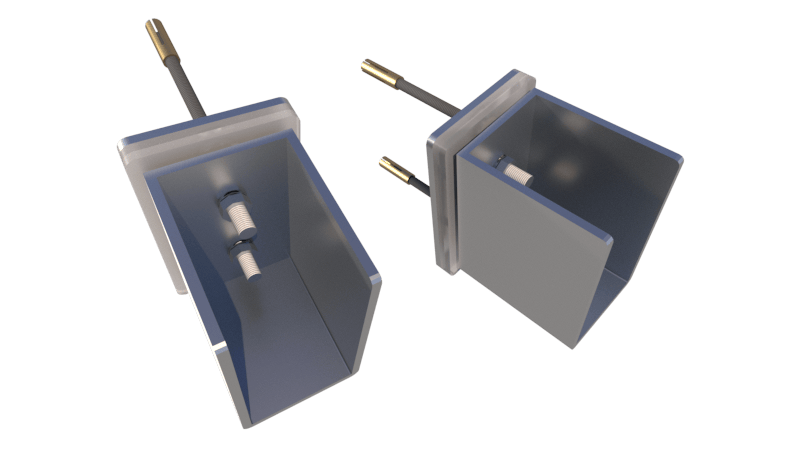

F1000PL

Flanschsatz für Polyesterbecken (Stehbolzen mit Gewinde)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand.

Rohrmotoren UNI

Montage an einer Polyesterwand

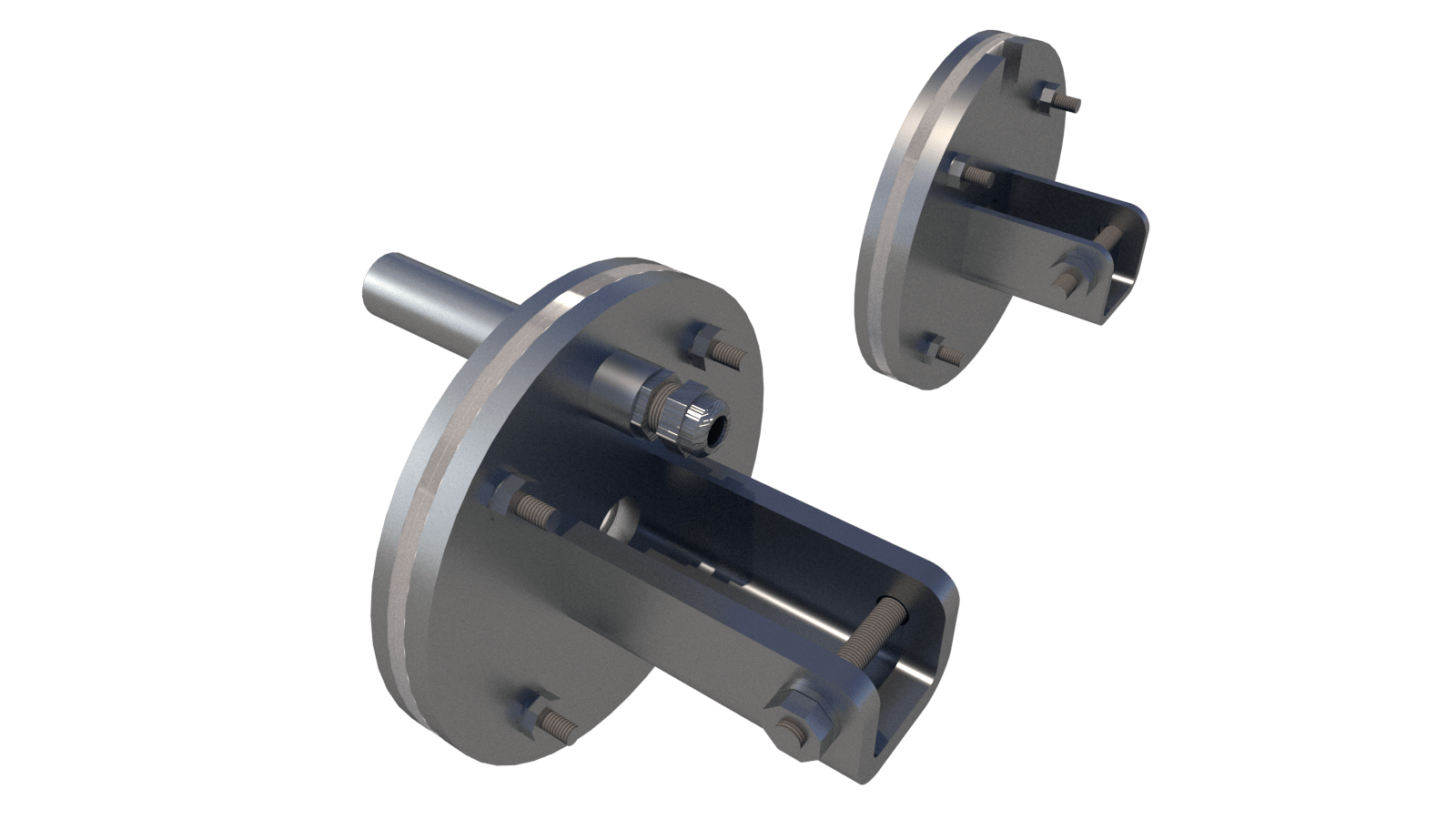

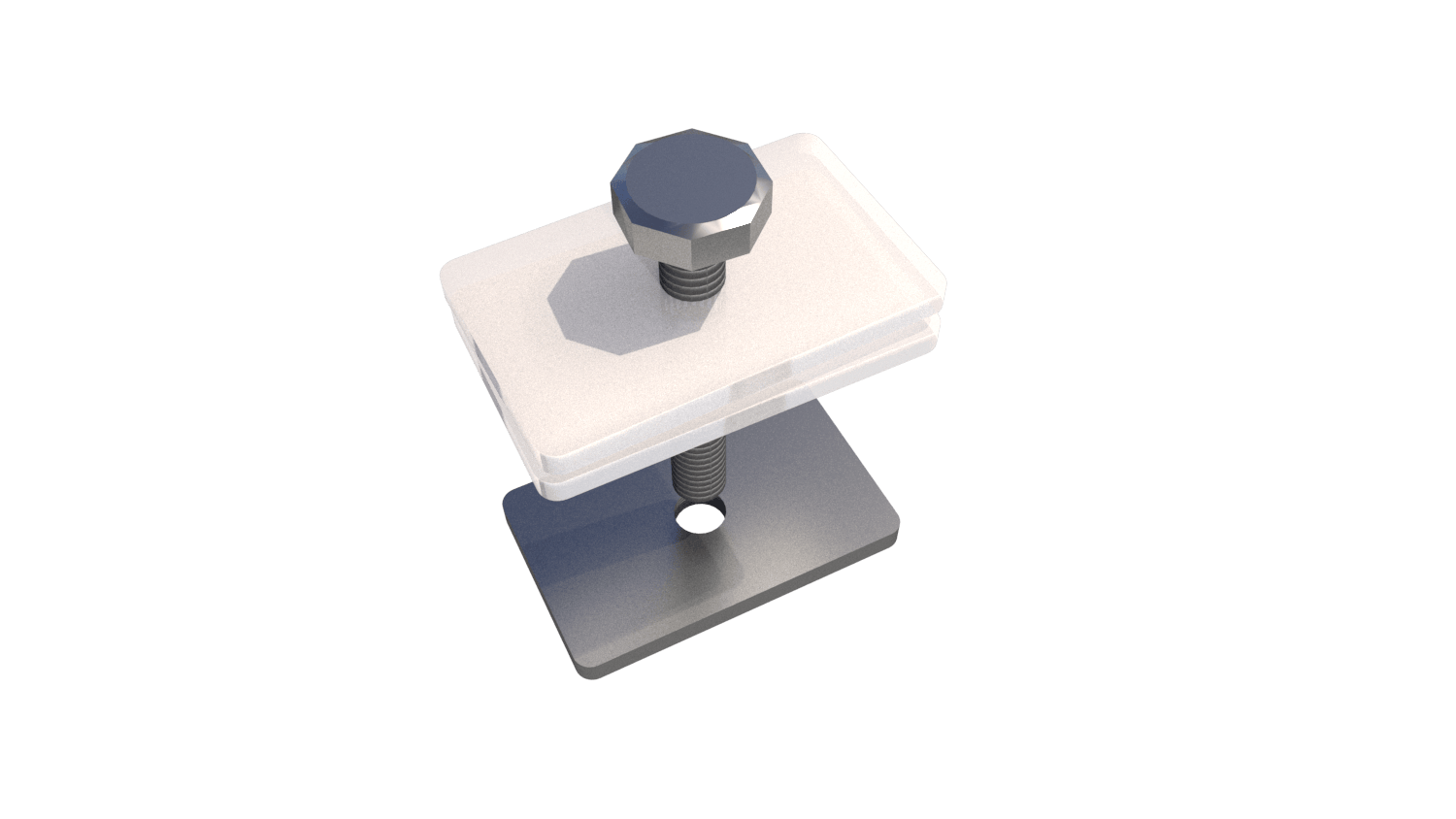

F1000PP40

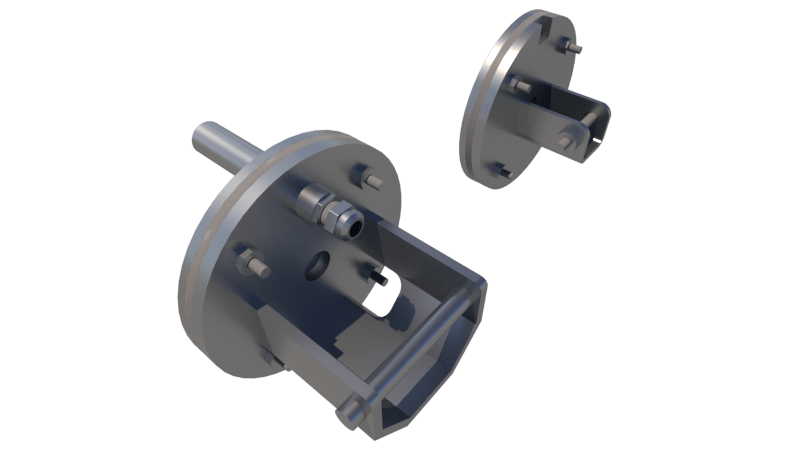

Flanschsatz für Becken aus PP / PE / HDPE (Stehbolzen mit Gewinde L 40 mm)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand. Stehbolzen mit Gewinde, Länge 40mm.

Rohrmotoren UNI

PP / PE / HDPE - 40 mm

F1000PP60

Flanschsatz für Becken aus PP / PE / HDPE (Stehbolzen mit Gewinde L 60 mm)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand. Stehbolzen mit Gewinde, Länge 60mm.

Rohrmotoren UNI

PP / PE / HDPE - 60 mm

F1000PP80

Flanschsatz für Becken aus PP / PE / HDPE (Stehbolzen mit Gewinde L 80 mm)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand. Stehbolzen mit Gewinde, Länge 80mm.

Rohrmotoren UNI

PP / PE / HDPE - 80 mm

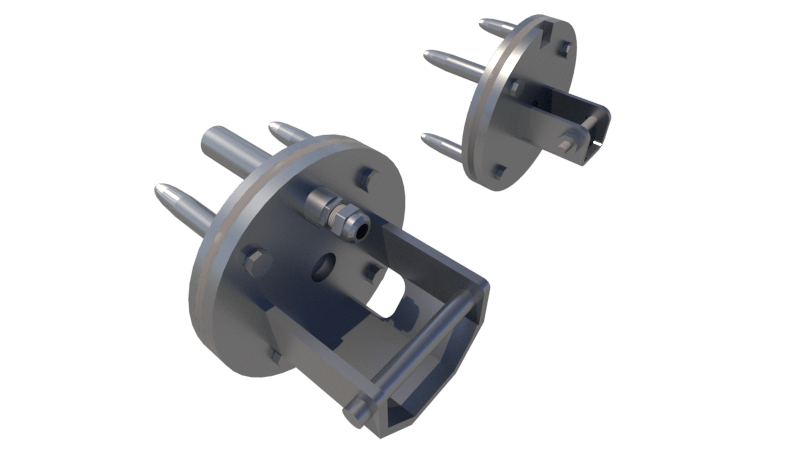

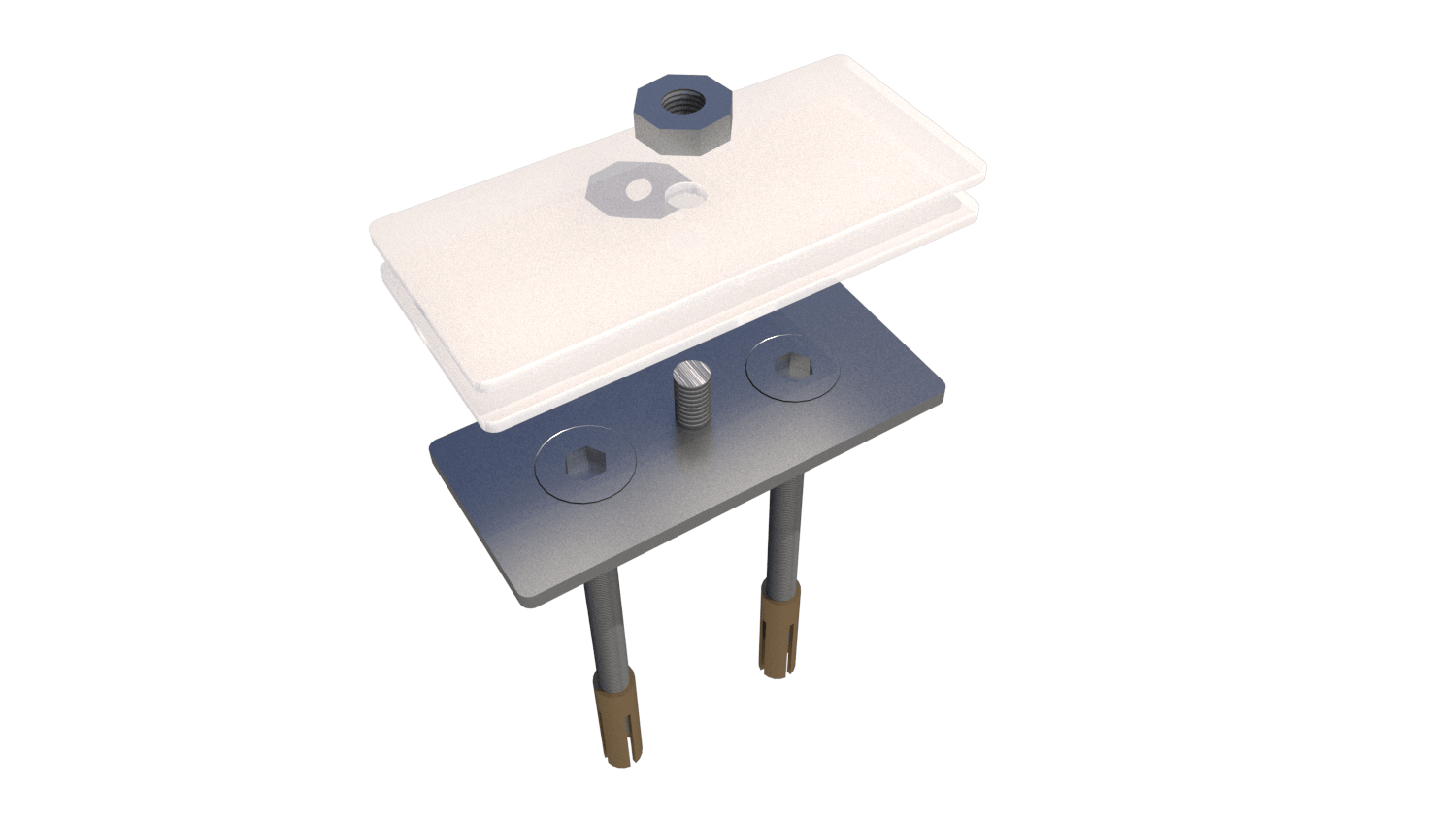

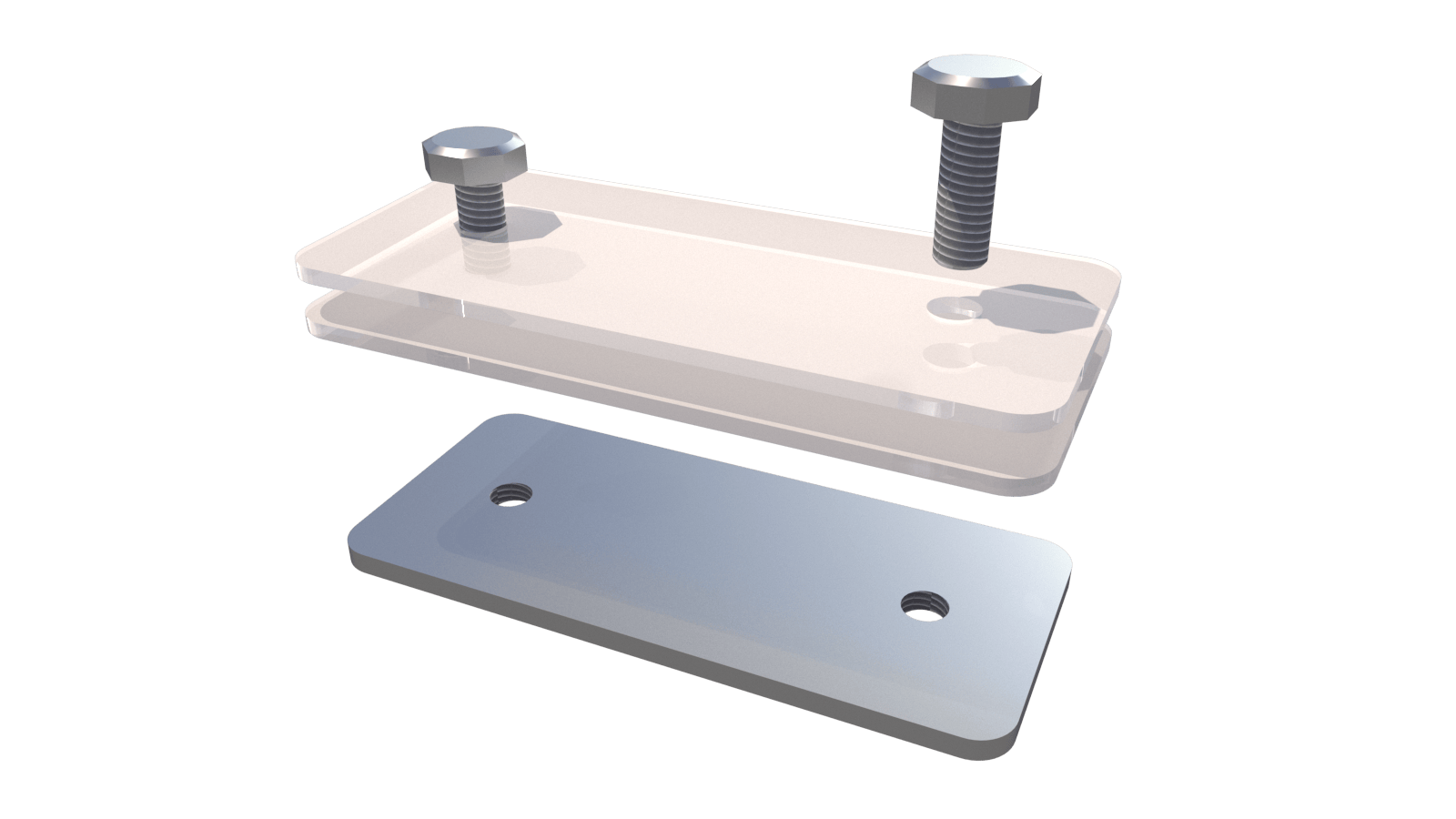

F1000PPSK40

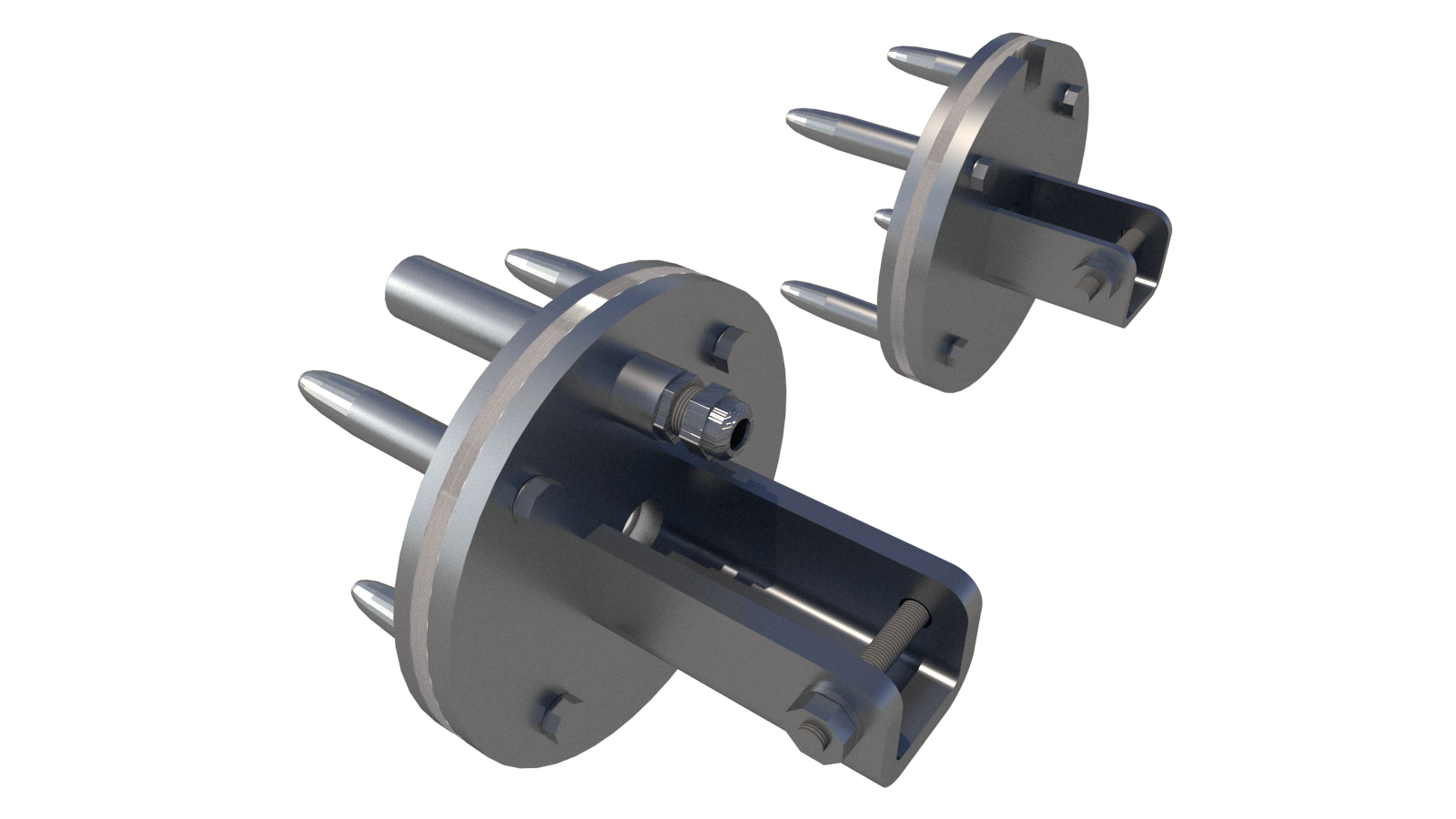

Flanschsatz für Becken aus PP / PE / HDPE (verschraubt, Schrauben Länge 40 mm)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand. Schrauben Länge 40 mm.

Rohrmotoren UNI

PP / PE / HDPE - 40 mm

F1000PPSK60

Flanschsatz für Becken aus PP / PE / HDPE (verschraubt, Schrauben Länge 60 mm)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand. Schrauben Länge 60 mm.

Rohrmotoren UNI

PP / PE / HDPE - 60 mm

F1000PPSK80

Flanschsatz für Becken aus PP / PE / HDPE (verschraubt, Schrauben Länge 80 mm)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand. Schrauben Länge 80 mm.

Rohrmotoren UNI

PP / PE / HDPE - 80 mm

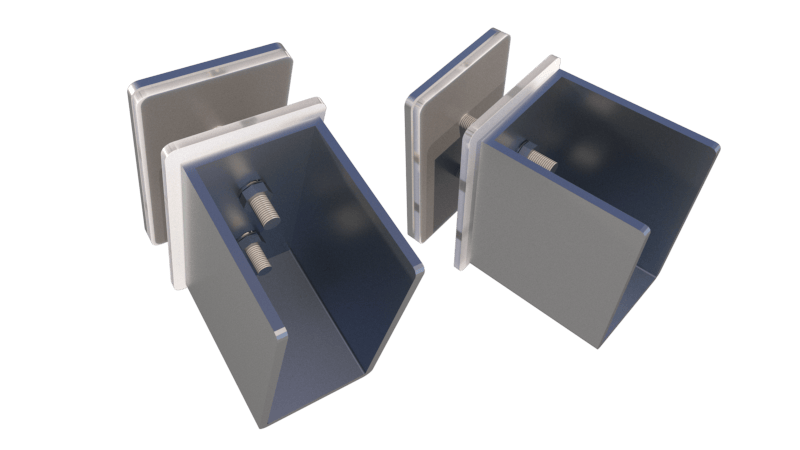

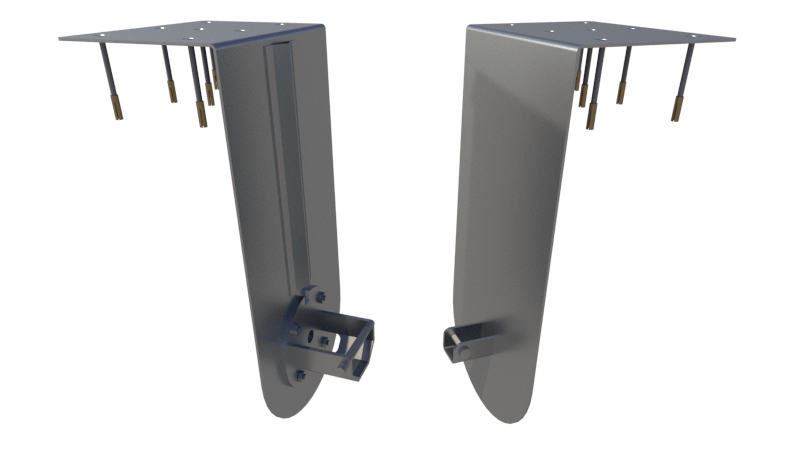

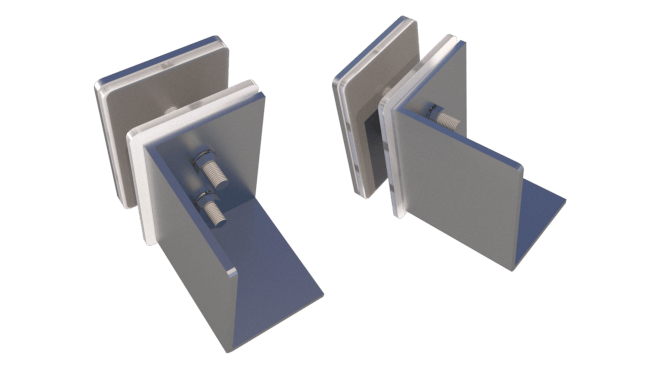

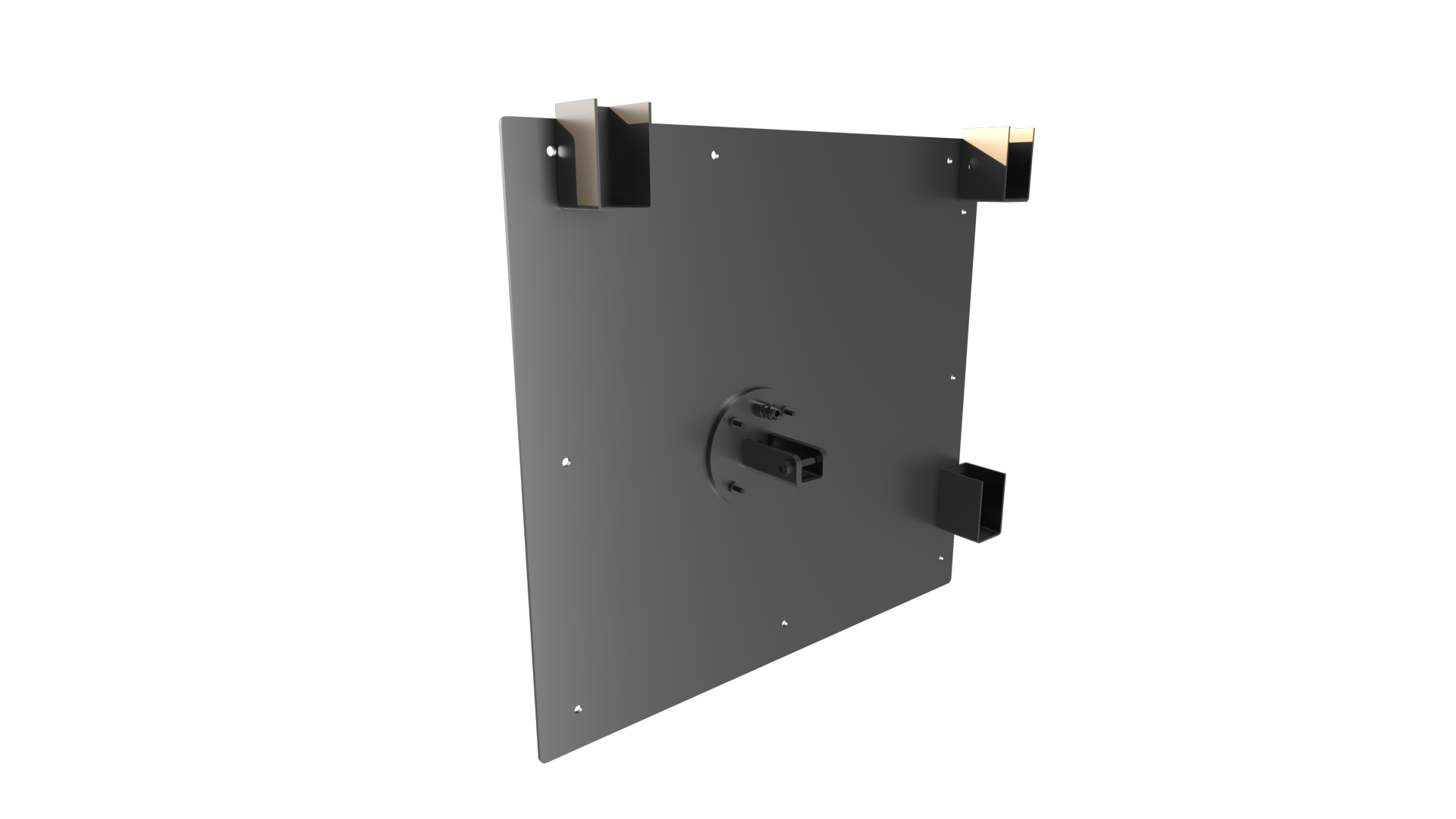

F1000L

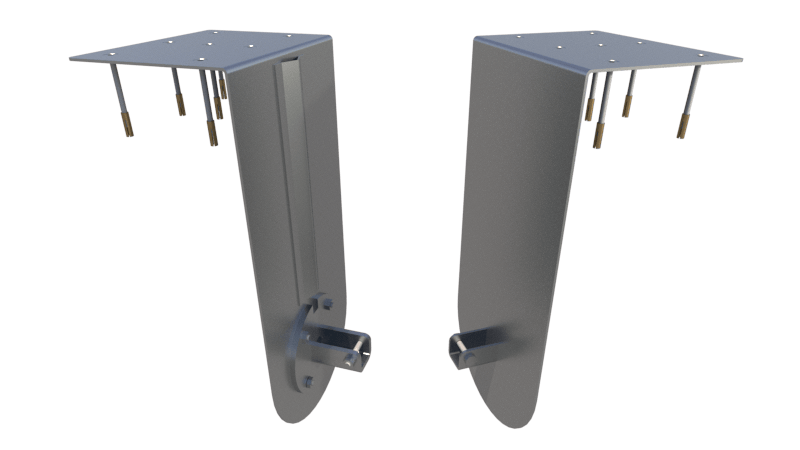

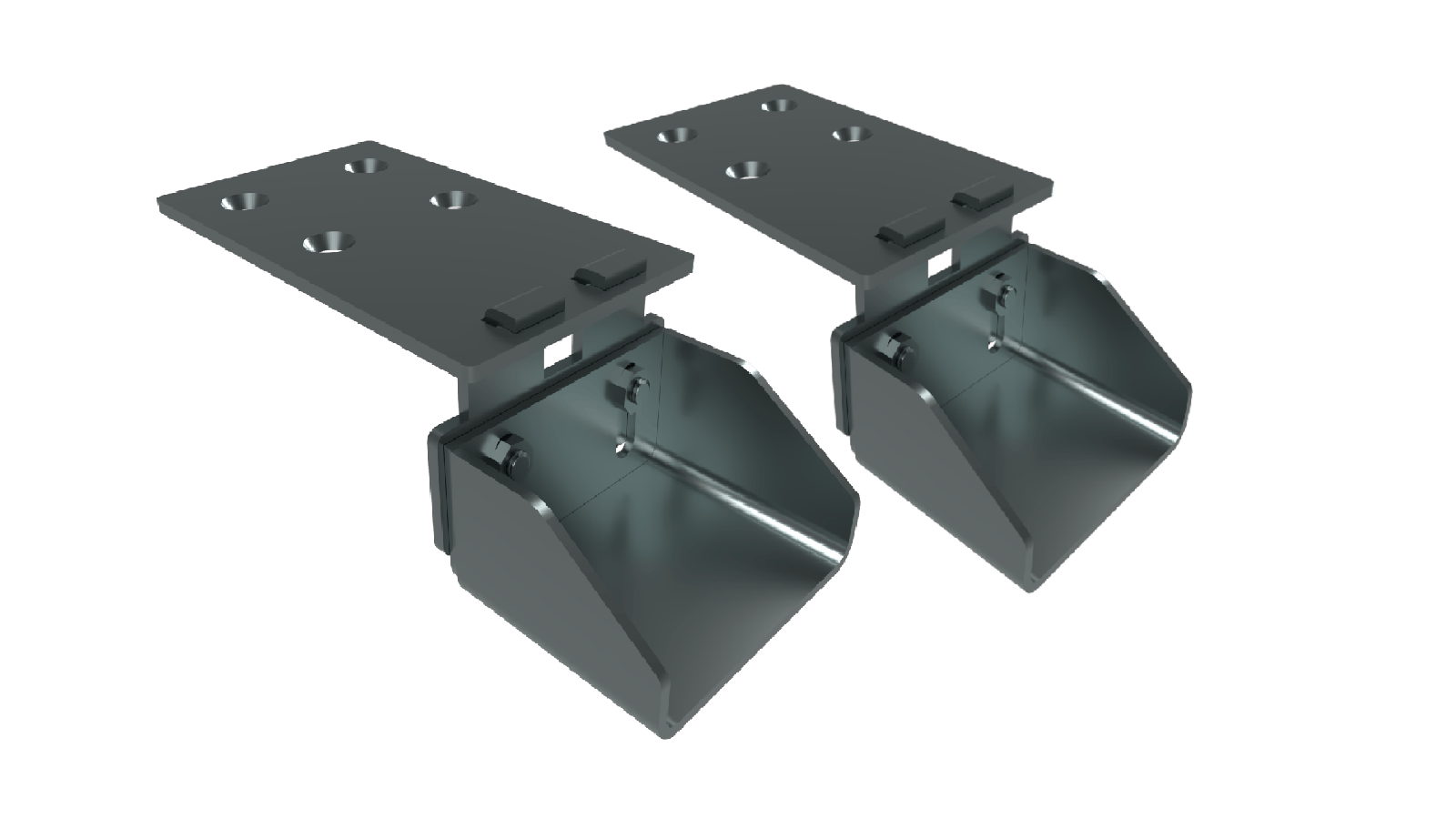

Montageblech für Befestigung auf dem Beckenrand

Kompletter Satz Montagebleche aus Edelstahl 316L mit Wellenhalterung und Kabelführung. Wellenachse in Tiefe von 43 cm.

Rohrmotoren UNI

Verankerung von oben auf der Beckenwandkante

F1000L2

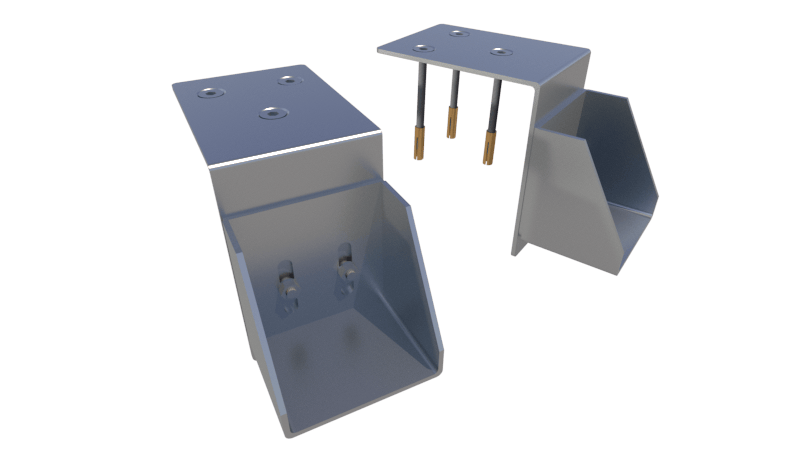

Montageblech für Befestigung auf dem Beckenrand

Kompletter Satz Montagebleche aus Edelstahl 316L mit Wellenhalterung und Kabelführung. Wellenachse in Tiefe von 44 - 115 cm.

Rohrmotoren UNI

Verankerung von oben auf der Beckenwandkante

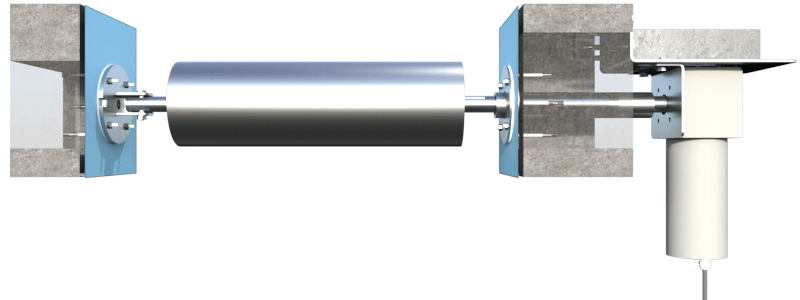

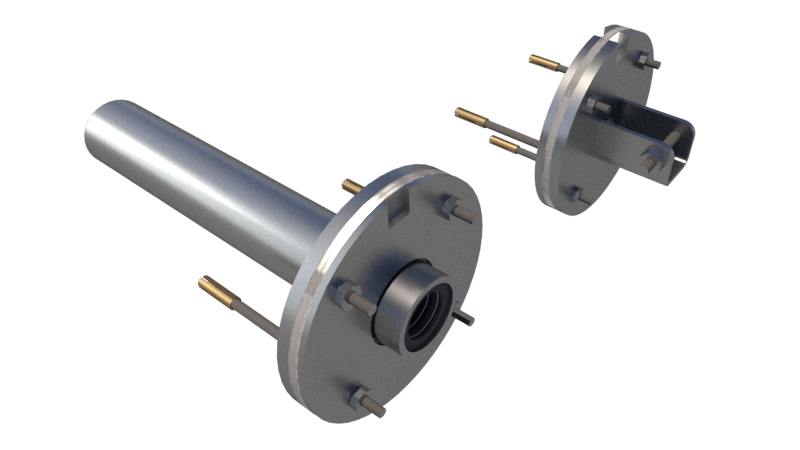

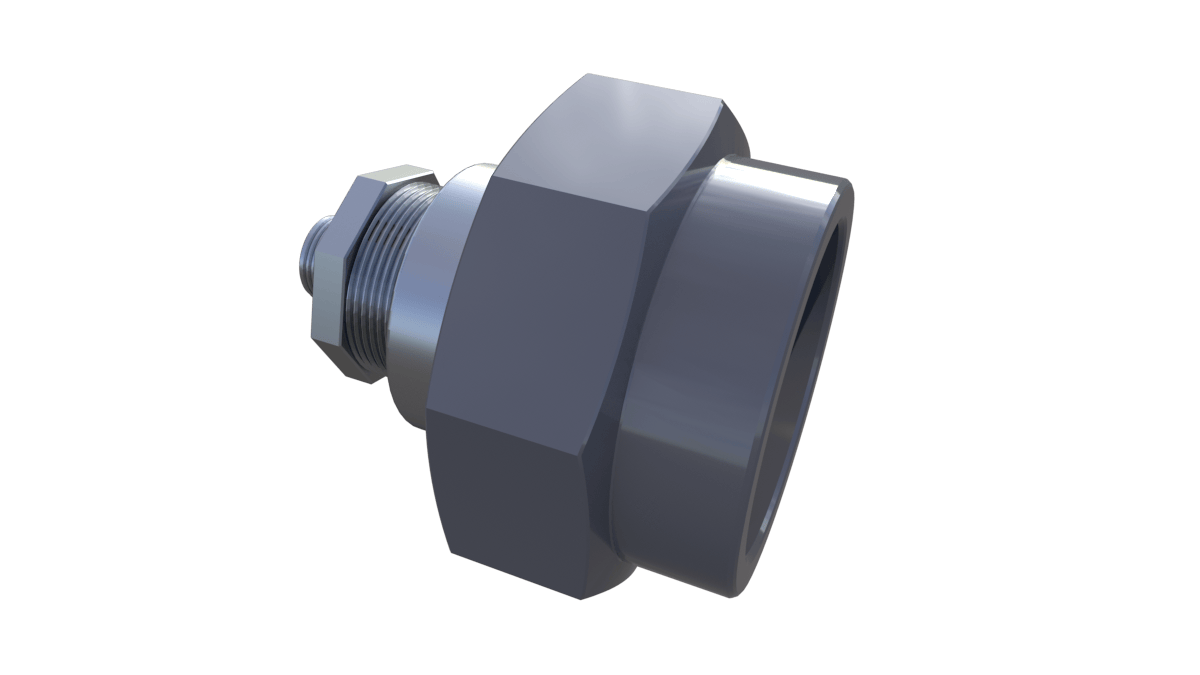

F1005

Flanschsatz aus Edelstahl mit Wanddurchführung für externen Motor

Kompletter Satz Flansche aus Edelstahl 316L zur Führung des Wellenachse durch die Beckenwand in eine Trockenkammer mit externem Motor.

Externer Motor UNIZ

Verankerung in Betonwand

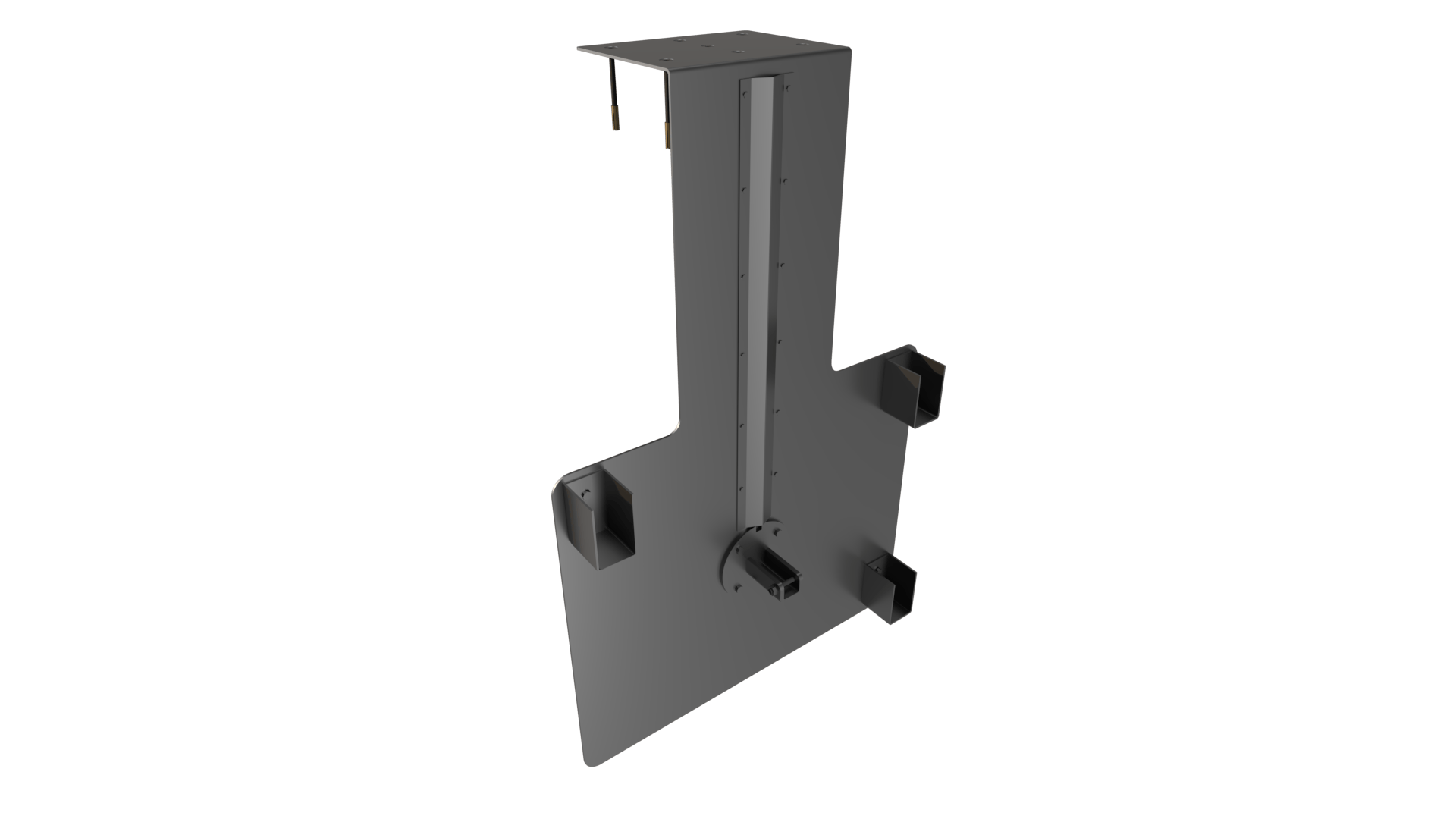

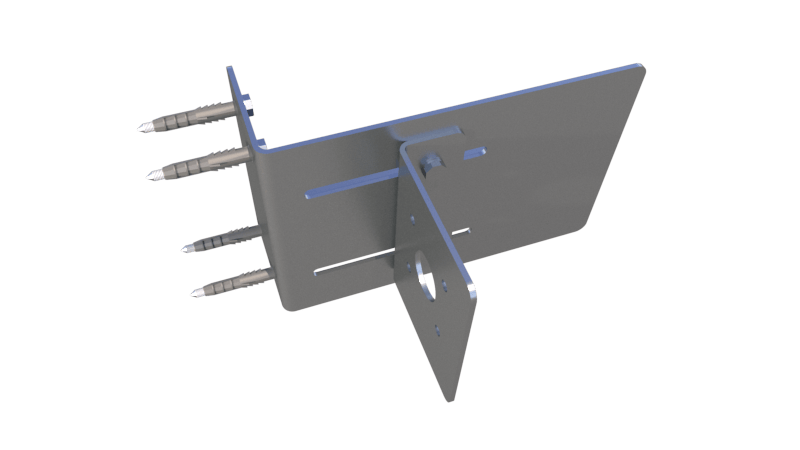

F1006

Halterung für externen Motor in der Trockenkammer

Kompletter Satz der Motorhalterung aus Edelstahl 316L zur Montage des Motors in der Trockenkammer.

Externer Motor UNIZ

Verankerung in Betonwand

S1000

Flanschsatz für gemauerte Becken (Stehbolzen mit Gewinde)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand.

Rohrmotoren SIR

Verankerung in Betonwand

S100SK

Flanschsatz für gemauerte Becken (verschraubt)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand.

Rohrmotoren SIR

Verankerung in Betonwand

S1002

Flanschsatz für gemauerte Becken (eingebettet in Nassbeton)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand.

Rohrmotoren SIR

Beim Bau des Beckens den Flansch in Nassbeton einbetten

S1000S

Flanschsatz für Metallbecken (geschweißt)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand.

Rohrmotoren SIR

Schweißen an einer Metallwand

S1000C

Flanschsatz für Keramikbecken

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand.

Uszczelniacz w zestawie

Rohrmotoren SIR

Montage auf einer Keramikwand

S1000PL

Flanschsatz für Polyesterbecken (Stehbolzen mit Gewinde)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand.

Rohrmotoren SIR

Montage an einer Polyesterwand

S1000PP40

Flanschsatz für Becken aus PP / PE / HDPE (Stehbolzen mit Gewinde L 40 mm)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand. Stehbolzen mit Gewinde, Länge 40mm.

Rohrmotoren SIR

PP / PE / HDPE - 40 mm

S1000PP60

Flanschsatz für Becken aus PP / PE / HDPE (Stehbolzen mit Gewinde L 60 mm)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand. Stehbolzen mit Gewinde, Länge 60mm.

Rohrmotoren SIR

PP / PE / HDPE - 60 mm

S1000PP80

Flanschsatz für Becken aus PP / PE / HDPE (Stehbolzen mit Gewinde L 80 mm)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand. Stehbolzen mit Gewinde, Länge 80mm.

Rohrmotoren SIR

PP / PE / HDPE - 80 mm

S1000PPSK40

Flanschsatz für Becken aus PP / PE / HDPE (verschraubt, Schrauben Länge 40 mm)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand. Schrauben Länge 40 mm.

Rohrmotoren SIR

PP / PE / HDPE - 40 mm

S1000PPSK60

Flanschsatz für Becken aus PP / PE / HDPE (verschraubt, Schrauben Länge 60 mm)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand. Schrauben Länge 60 mm.

Rohrmotoren SIR

PP / PE / HDPE - 60 mm

S1000PPSK80

Flanschsatz für Becken aus PP / PE / HDPE (verschraubt, Schrauben Länge 80 mm)

Kompletter Satz Flansche aus Edelstahl 316L mit Kabelführung durch die Beckenwand. Schrauben Länge 80 mm.

Rohrmotoren SIR

PP / PE / HDPE - 80 mm

S1000L

Montageblech für Befestigung auf dem Beckenrand

Kompletter Satz Montagebleche aus Edelstahl 316L mit Wellenhalterung und Kabelführung. Wellenachse in Tiefe von 43 cm.

Rohrmotoren SIR

Verankerung von oben auf der Beckenwandkante

S1000L2

Montageblech für Befestigung auf dem Beckenrand

Kompletter Satz Montagebleche aus Edelstahl 316L mit Wellenhalterung und Kabelführung. Wellenachse in Tiefe von 44 - 115 cm.

Rohrmotoren SIR

Verankerung von oben auf der Beckenwandkante

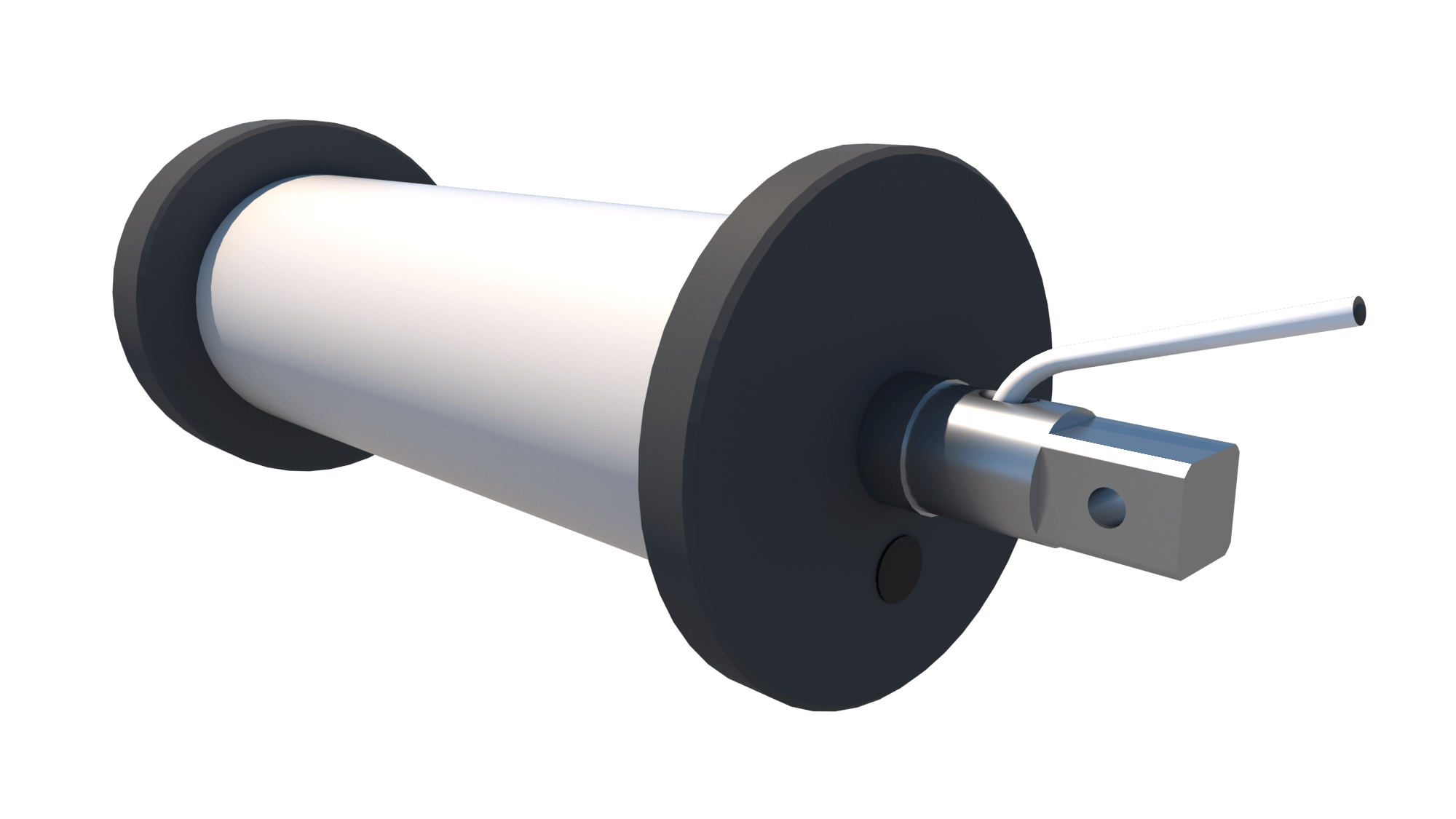

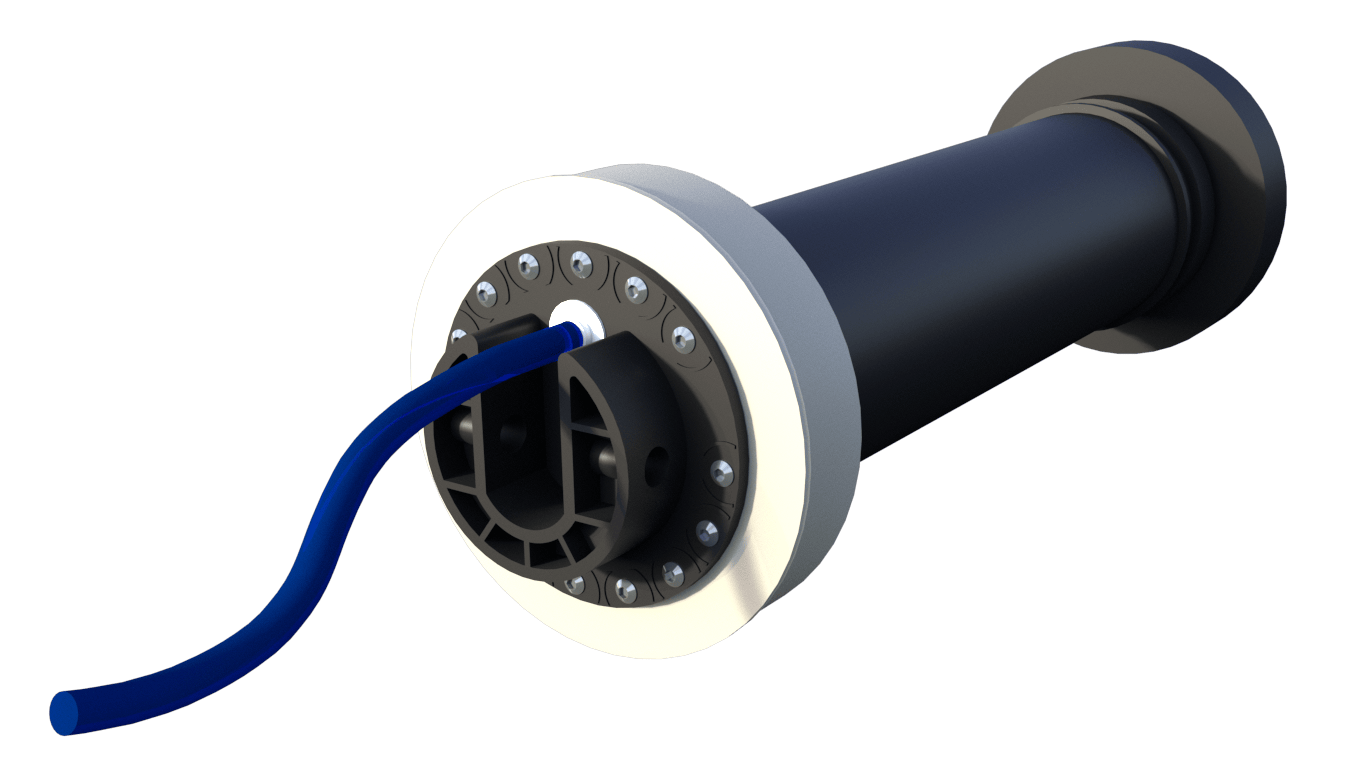

SU170

Rohrmotor UNI 24V 170Nm

Für den Einsatz in Aufrollvorrichtungen Unterflur.

Eingebaute Endschalter

Motorkabel Länge 10 m

SU250

Rohrmotor UNI 24V 250Nm

Für den Einsatz in Aufrollvorrichtungen Unterflur.

Eingebaute Endschalter

Motorkabel Länge 10 m

SU500

Rohrmotor UNI 24V 500Nm

Für den Einsatz in Aufrollvorrichtungen Unterflur.

Eingebaute Endschalter

Motorkabel Länge 10 m

SU900

Rohrmotor UNI 24V 900Nm

Für den Einsatz in Aufrollvorrichtungen Unterflur.

Eingebaute Endschalter

Motorkabel Länge 10 m

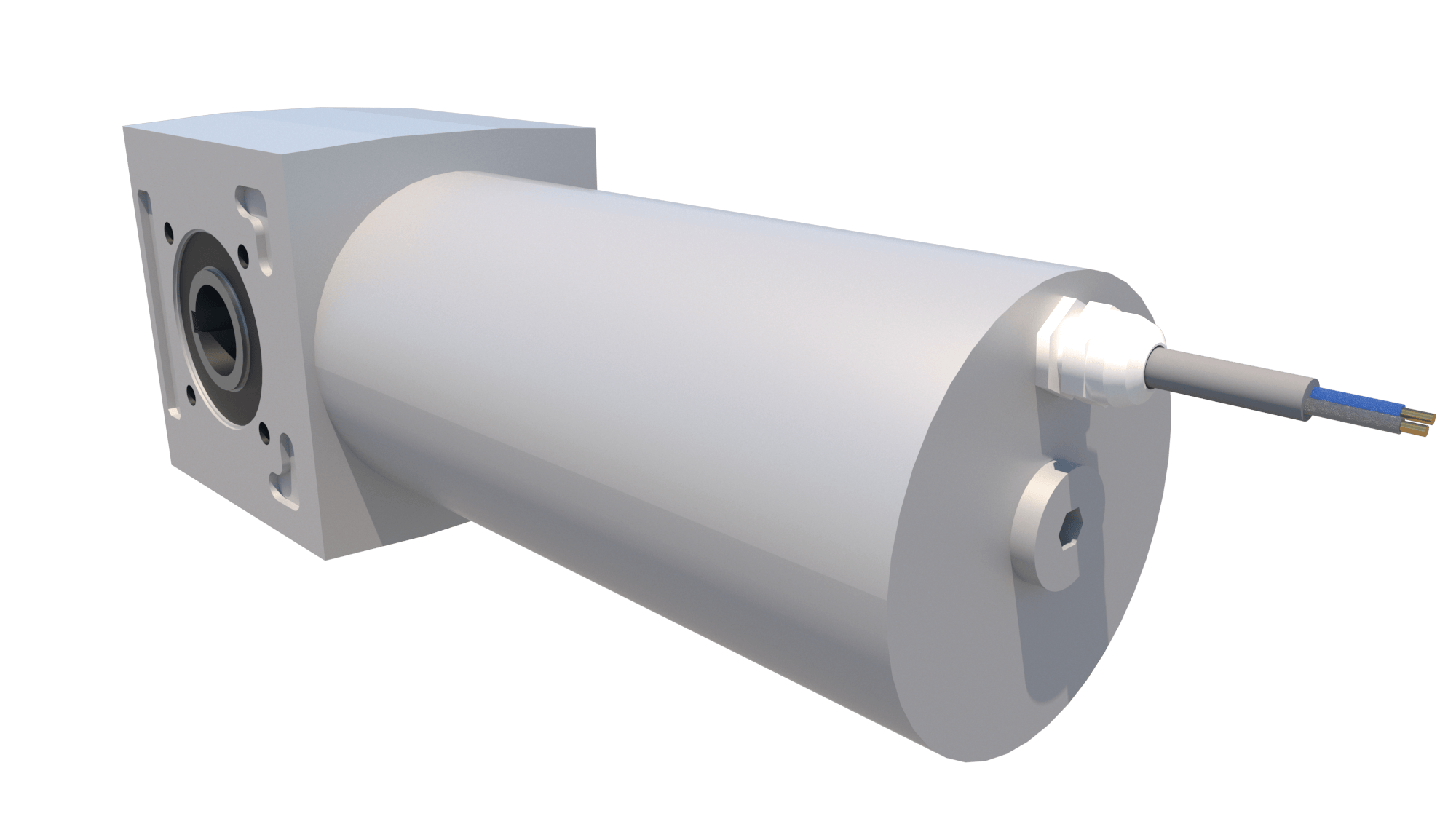

SUZ120

Externer Motor UNIZ 24V 120Nm

Für den Einsatz in Aufrollvorrichtungen Unterflur.

Eingebaute Endschalter

Motorkabel Länge 10 m

SUZ250

Externer Motor UNIZ 24V 250Nm

Für den Einsatz in Aufrollvorrichtungen Unterflur.

Eingebaute Endschalter

Motorkabel Länge 10 m

SUZ500

Externer Motor UNIZ 24V 500Nm

Für den Einsatz in Aufrollvorrichtungen Unterflur.

Eingebaute Endschalter

Motorkabel Länge 10 m

SUZ900

Externer Motor UNIZ 24V 900Nm

Für den Einsatz in Aufrollvorrichtungen Unterflur.

Eingebaute Endschalter

Motorkabel Länge 10 m

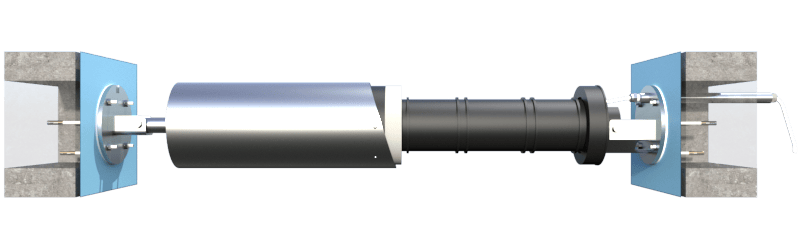

SIR200

Rohrmotor SIR 24V 200Nm

Für den Einsatz in Aufrollvorrichtungen Unterflur.

Eingebaute Endschalter

Motorkabel Länge 5 m

SIR300

Rohrmotor SIR 24V 300Nm

Für den Einsatz in Aufrollvorrichtungen Unterflur.

Eingebaute Endschalter

Motorkabel Länge 5 m

SIR600

Rohrmotor SIR 24V 600Nm

Für den Einsatz in Aufrollvorrichtungen Unterflur.

Eingebaute Endschalter

Motorkabel Länge 5 m

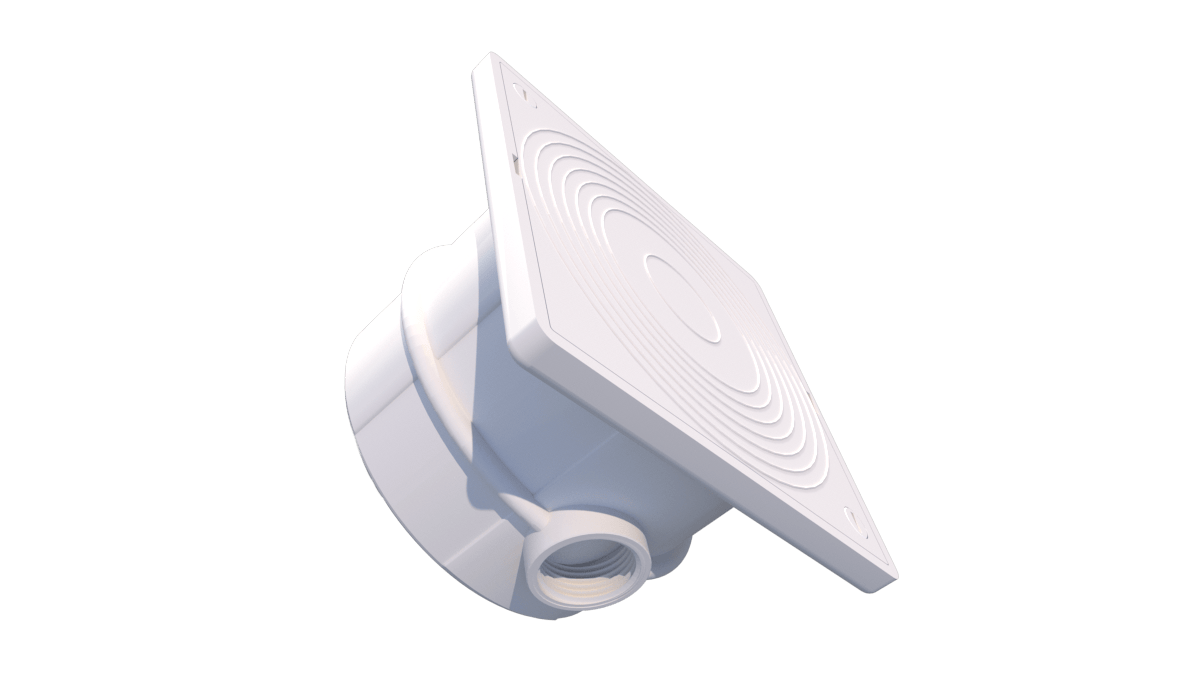

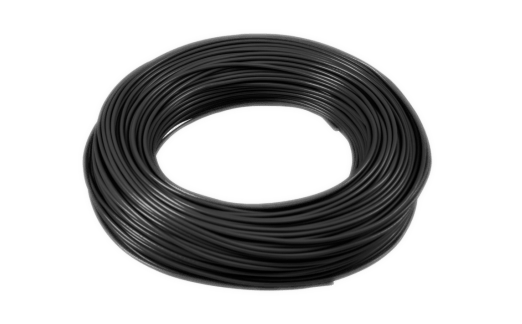

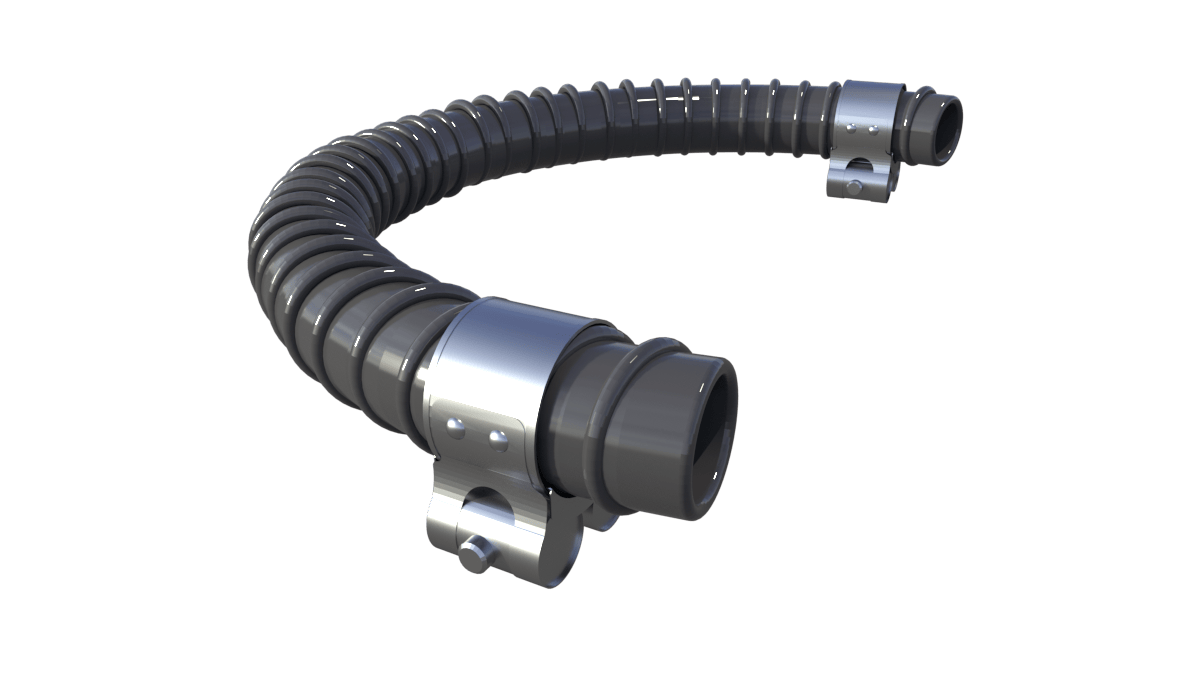

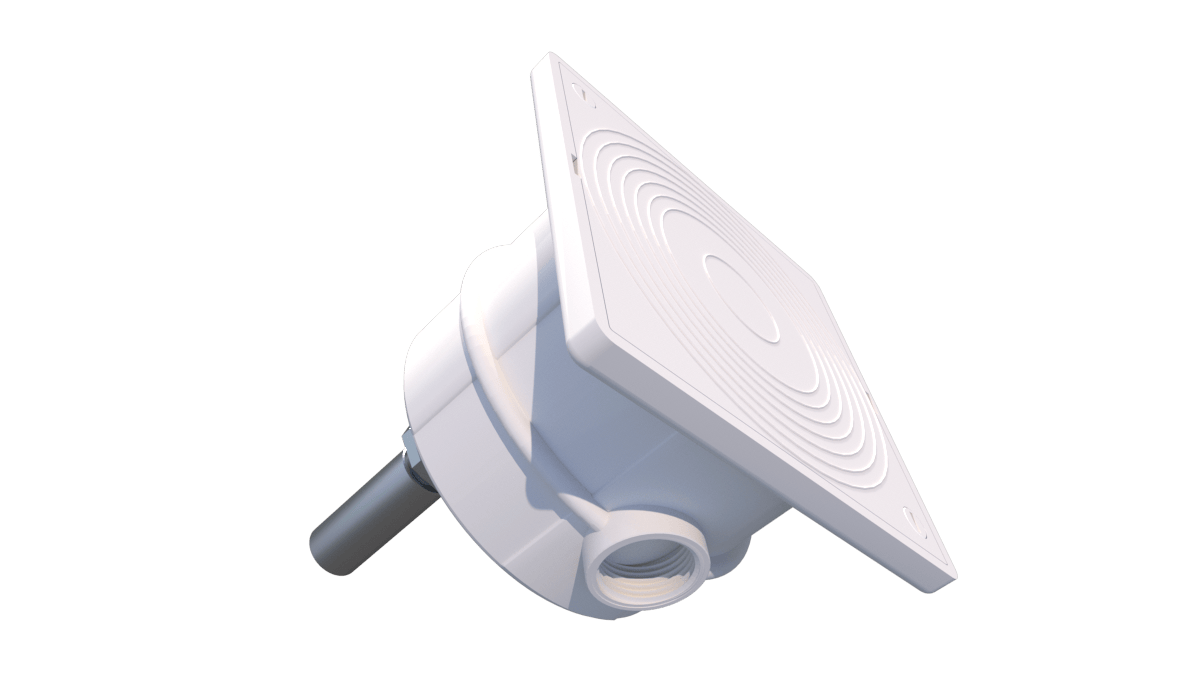

UNIWIRE8

Stromkabel ⌀8 mm für UNI/UNIZ-Motoren

Querschnitt: 2x 2,5 mm² + 3x 0,34 mm²

UNIWIRE10

Stromkabel ⌀10,5 mm für UNI/UNIZ-Motoren

Querschnitt: 2x 4 mm² + 3x 0,5 mm²

SIRWIRE8

Stromkabel ⌀8 mm für SIR-Motoren

Querschnitt: 2x 2,5 mm² + 3x 0,34 mm²

SIRWIRE10

Stromkabel ⌀10,5 mm für SIR-Motoren

Querschnitt: 2x 4 mm² + 3x 0,5 mm²

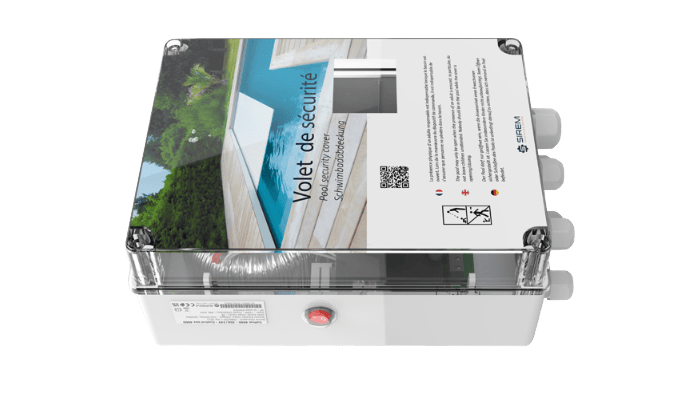

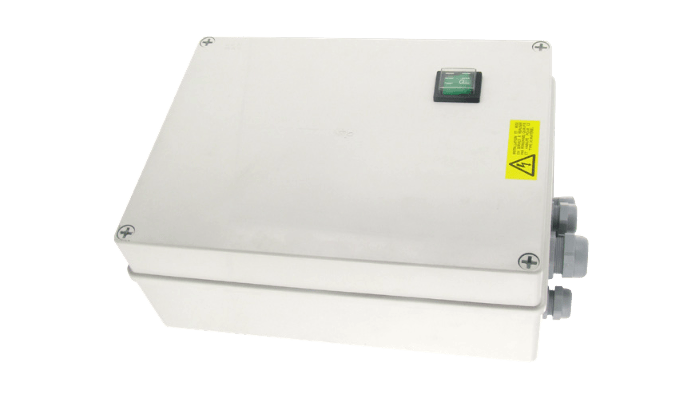

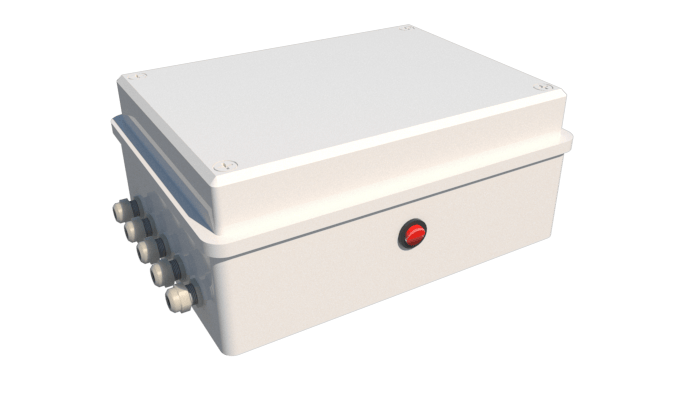

STU170

Steuerung für Aufrollvorrichtungen Unterflur mit Motoren UNI/UNIZ 120/170 Nm

Im Set ist eine Anleitung zum Anschluss der Steuerung enthalten.

STU250

Steuerung für Aufrollvorrichtungen Unterflur mit Motoren UNI/UNIZ 250 Nm

Im Set ist eine Anleitung zum Anschluss der Steuerung enthalten.

STU500

Steuerung für Aufrollvorrichtungen Unterflur mit Motoren UNI/UNIZ 500/900 Nm

Im Set ist eine Anleitung zum Anschluss der Steuerung enthalten.

STSIRG

Steuerung für Aufrollvorrichtungen Unterflur mit Motoren SIR 200-600 Nm

Touch-Bedienfeld

Im Set ist eine Anleitung zum Anschluss der Steuerung enthalten.

STSIRO

Steuerung für Aufrollvorrichtungen Unterflur mit Motoren SIR 200/300 Nm

Im Set ist eine Anleitung zum Anschluss der Steuerung enthalten.

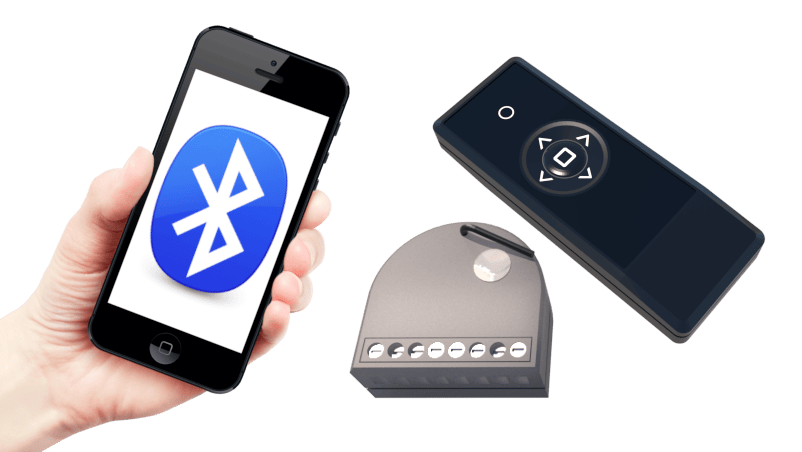

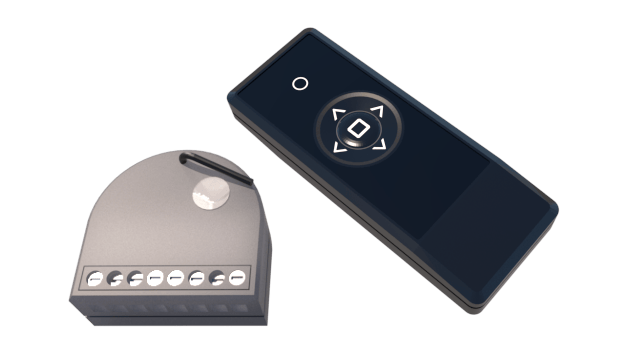

RB-APPK

Fernbedienungsset (Fernbedienung + Empfänger + Bluetooth-Anwendung)

Für den Einsatz in stationären elektrischen Aufrollvorrichtungen im Bereich Oberflur und Unterflur.

RB-K2

Fernbedienungsset (Fernbedienung + Empfänger)

Für den Einsatz in stationären elektrischen Aufrollvorrichtungen im Bereich Oberflur und Unterflur.

RB2

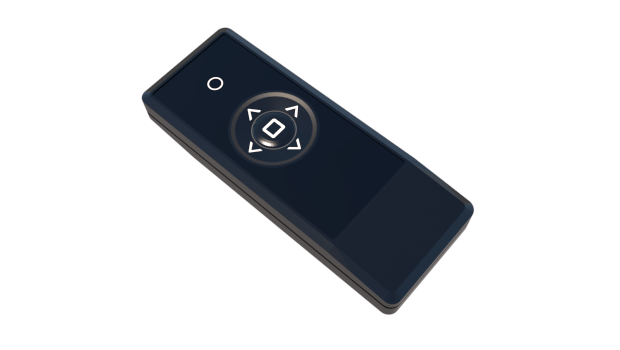

Fernbedienung

Für den Einsatz in stationären elektrischen Aufrollvorrichtungen im Bereich Oberflur und Unterflur.

RRB2

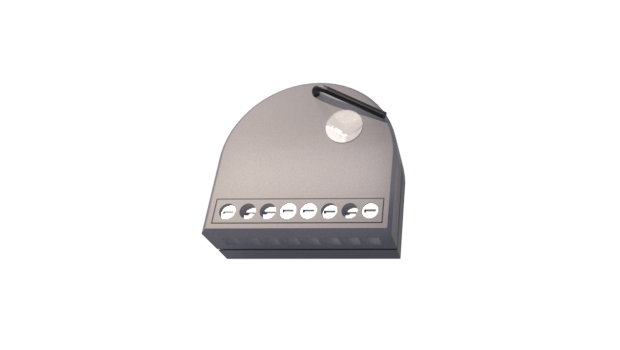

Funkempfänger

Für den Einsatz in stationären elektrischen Aufrollvorrichtungen im Bereich Oberflur und Unterflur.

KEYIG02

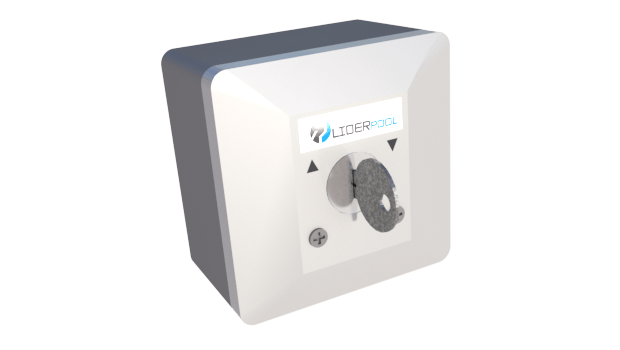

Aufputz-Schlüsselschalter

Zur Wandmontage.

3 Schaltpositionen

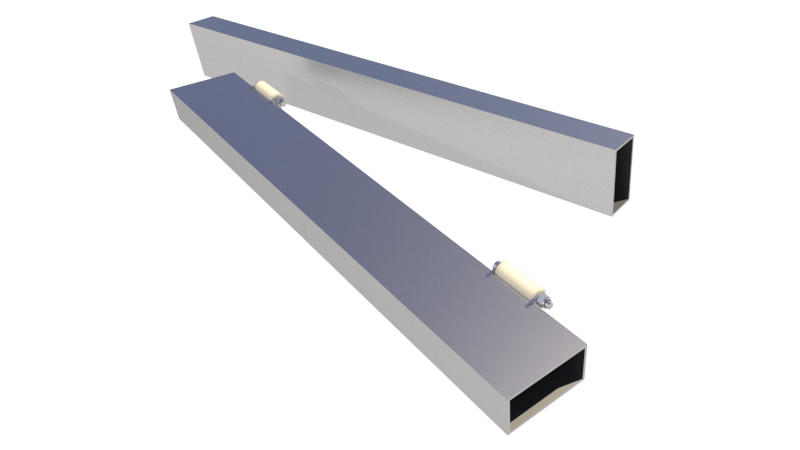

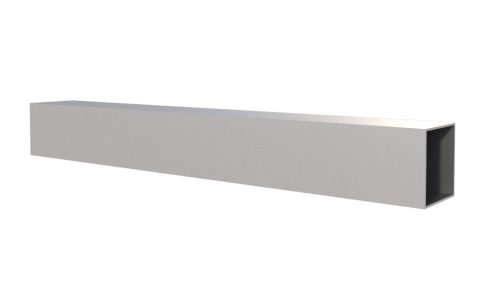

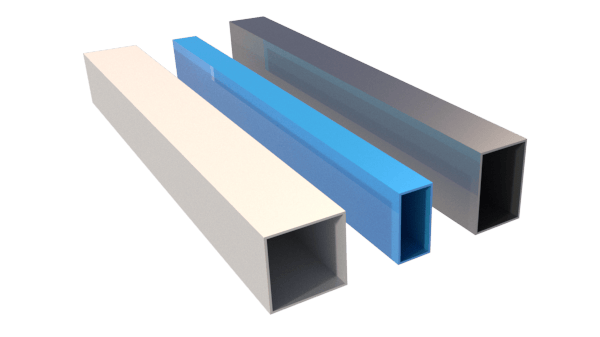

D4017

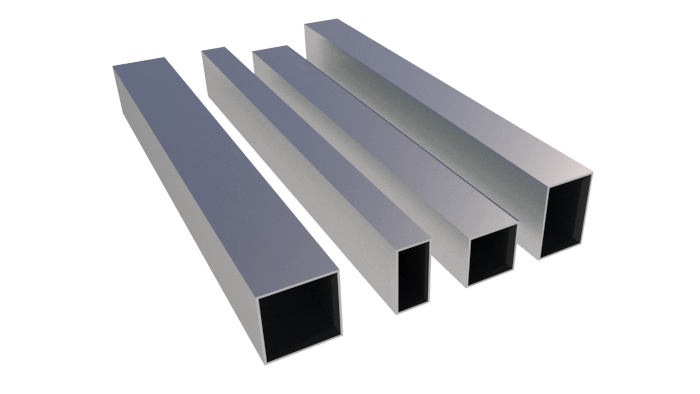

Balken 100x50 mm aus Edelstahl lackiert

Länge bis zu 3 Meter

Anwendung: Montagevariante nach Zeichnung 2

D4018

Balken 100x50 mm aus Edelstahl lackiert

Länge über 3 m bis 4 m

Anwendung: Montagevariante nach Zeichnung 2

D4019

Balken 100x50 mm aus Edelstahl lackiert

Länge über 4 m bis 5 m

Anwendung: Montagevariante nach Zeichnung 2

D4012

Balken 100x100 mm aus Edelstahl lackiert

Länge bis zu 3 Meter

Anwendung: Montagevariante nach Zeichnung 2

D4013

Balken 100x100 mm aus Edelstahl lackiert

Länge über 3 m bis 4 m

Anwendung: Montagevariante nach Zeichnung 2

D4014

Balken 100x100 mm aus Edelstahl lackiert

Länge über 4 m bis 5 m

Anwendung: Montagevariante nach Zeichnung 2

D4015

Balken 100x100 mm aus Edelstahl lackiert

Länge über 5 m bis 6 m

Anwendung: Montagevariante nach Zeichnung 2

D4017S

Balken 100x50 mm aus Edelstahl poliert

Länge bis zu 3 Meter

Anwendung: Montagevariante nach Zeichnung 1,2,3,6,7,8

D4018S

Balken 100x50 mm aus Edelstahl poliert

Länge über 3 m bis 4 m

Anwendung: Montagevariante nach Zeichnung 1,2,3,6,7,8

D4019S

Balken 100x50 mm aus Edelstahl poliert

Länge über 4 m bis 5 m

Anwendung: Montagevariante nach Zeichnung 1,2,3,6,7,8

D4012S

Balken 100x100 mm aus Edelstahl poliert

Länge bis zu 3 Meter

Anwendung: Montagevariante nach Zeichnung 2

D4013S

Balken 100x100 mm aus Edelstahl poliert

Länge über 3 m bis 4 m

Anwendung: Montagevariante nach Zeichnung 2

D4020S

Balken 80x80 mm aus Edelstahl poliert

Länge bis zu 3 Meter

Anwendung: Montagevariante nach Zeichnung 2

D4021S

Balken 80x80 mm aus Edelstahl poliert

Länge über 3 m bis 4 m

Anwendung: Montagevariante nach Zeichnung 2

D4022S

Balken 80x80 mm aus Edelstahl poliert

Länge über 4 m bis 5 m

Anwendung: Montagevariante nach Zeichnung 2

D4014S

Balken 120x80 mm aus Edelstahl poliert

Länge über 4 m bis 5 m

Anwendung: Montagevariante nach Zeichnung 2

D4015S

Balken 120x80 mm aus Edelstahl poliert

Länge über 5 m bis 6 m

Anwendung: Montagevariante nach Zeichnung 2

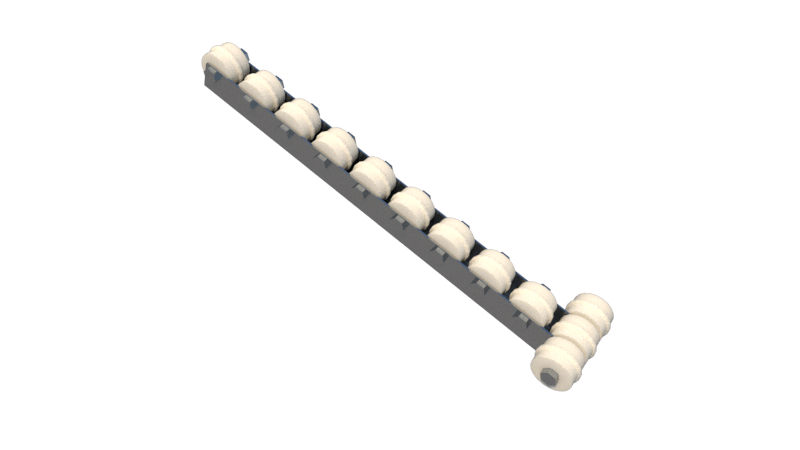

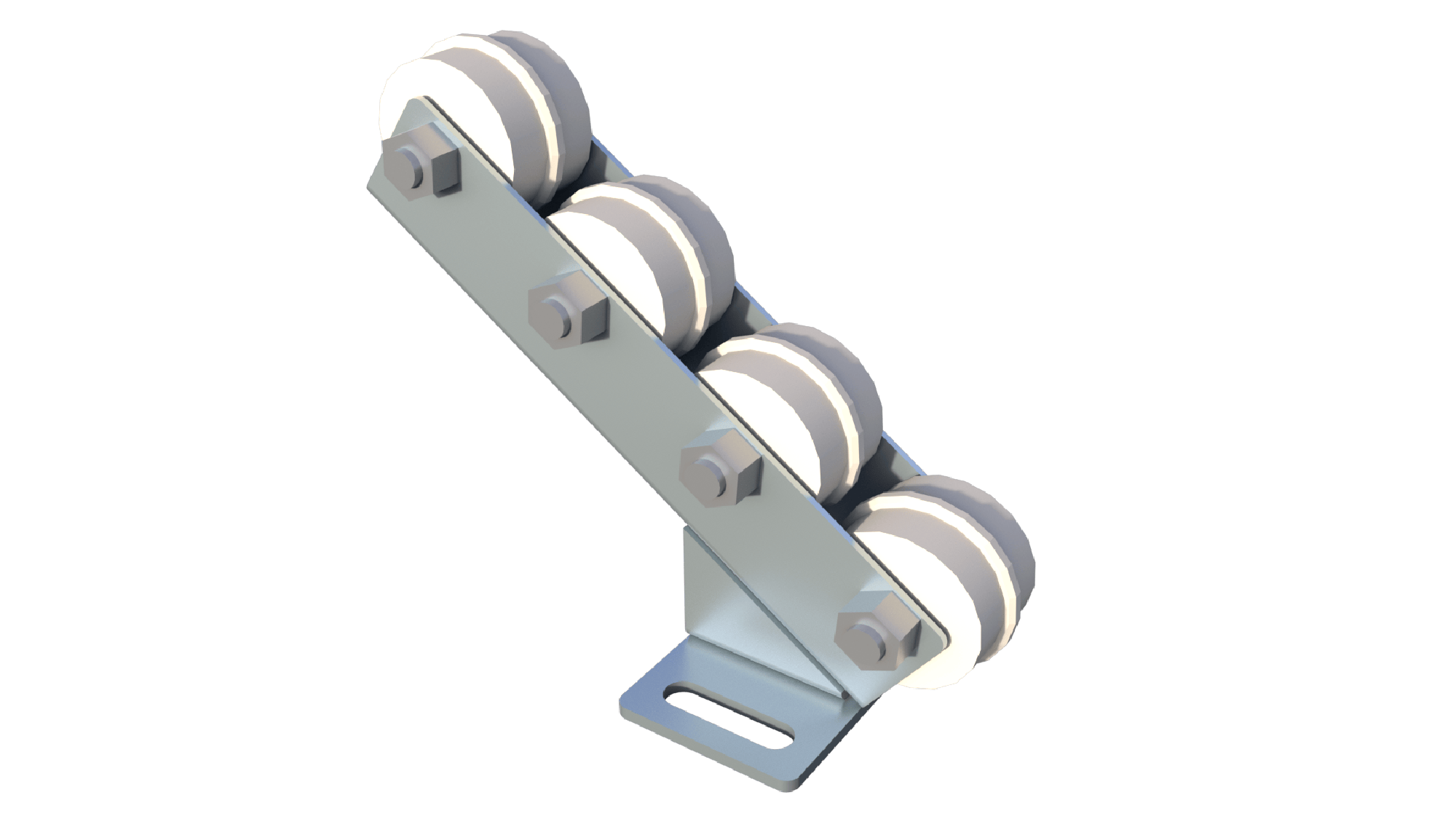

D4017R

Balken 100x50 mm aus Edelstahl mit Führungsrollen

Länge bis zu 3 Meter

Anwendung: Montagevariante nach Zeichnung 1,3,6,7,8

D4018R

Balken 100x50 mm aus Edelstahl mit Führungsrollen

Länge über 3 m bis 4 m

Anwendung: Montagevariante nach Zeichnung 1,3,6,7,8

D4019R

Balken 100x50 mm aus Edelstahl mit Führungsrollen

Länge über 4 m bis 5 m

Anwendung: Montagevariante nach Zeichnung 1,3,6,7,8

D4530ALU

Balken 100x100 mm aus Aluminium

Länge bis zu 3 Meter

Anwendung: Montagevariante nach Zeichnung 2

D4542ALU

Balken 100x100 mm aus Aluminium

Länge über 3 m bis 4 m

Anwendung: Montagevariante nach Zeichnung 2
